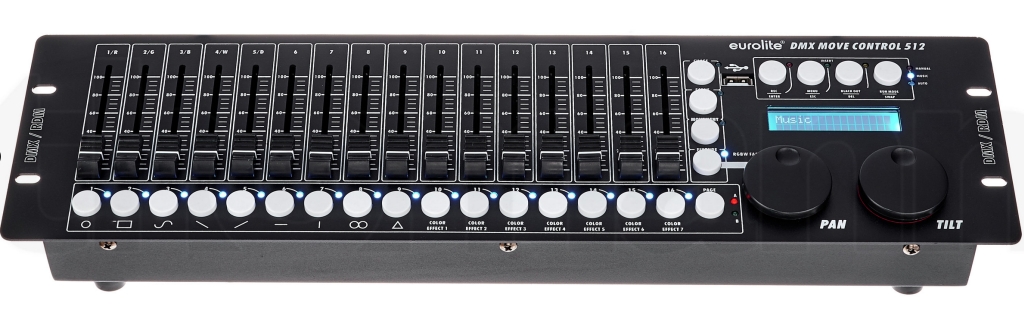

XVI: Valguspult Eurolite DMX Move Control 512

Veel üks odavama otsa valguspult, millega saab juhtida 32 erinevat seadet.

Tootja toob esile järgmised hüved.

Sobib DMX valgustite (liikuvpead, skannerid ja RGBW värviseguga LED prožektorid) juhtimiseks.
512 DMX-kanalit saab tarkvaraliselt jagada 32-le kanalivahemikuks.
Saab kasutada kuni 28 liikuvpea juhtimiseks (kuni 18 juhtkanalit igaüks).
USB-port valgusshowde andmete salvestamiseks.
Kiire programmeerimine tänu 9 sisseehitatud liikumismustrile ja 7 värviefektile (PAN/TILT asend, tuhmumisaeg (fade ja reguleeritav kiirus)
32 programmeeritavat muutuvat valguspilti (chase) kuni 100 stseeniga (scene, kokku maksimaalselt 650 stseeni).
Valguspiltide taasesitus käsitsi, muusika või taimeri järgi.
32 programmeeritavat stseeni.
16 DMX-kanali heeblit.
2 ratast PAN/TILT jaoks
Blackout funktsioon
Sisseehitatud mikrofon.
Taustvalgustusega LCD ekraan (2 x 16 tähemärki).
Remote Device managment (RDM) funktsioonid.
3-kontaktiline XLR pistik.
Püsivara värskendus USB kaudu
Kummi sisaldavad jalad mugavaks ja stabiilseks kasuamiseks laual.
Võimalus kinnitada 19 tollisesse seadmekappi (rack, kus võtab enda alla 3U (kolm kõrguse ühikut).

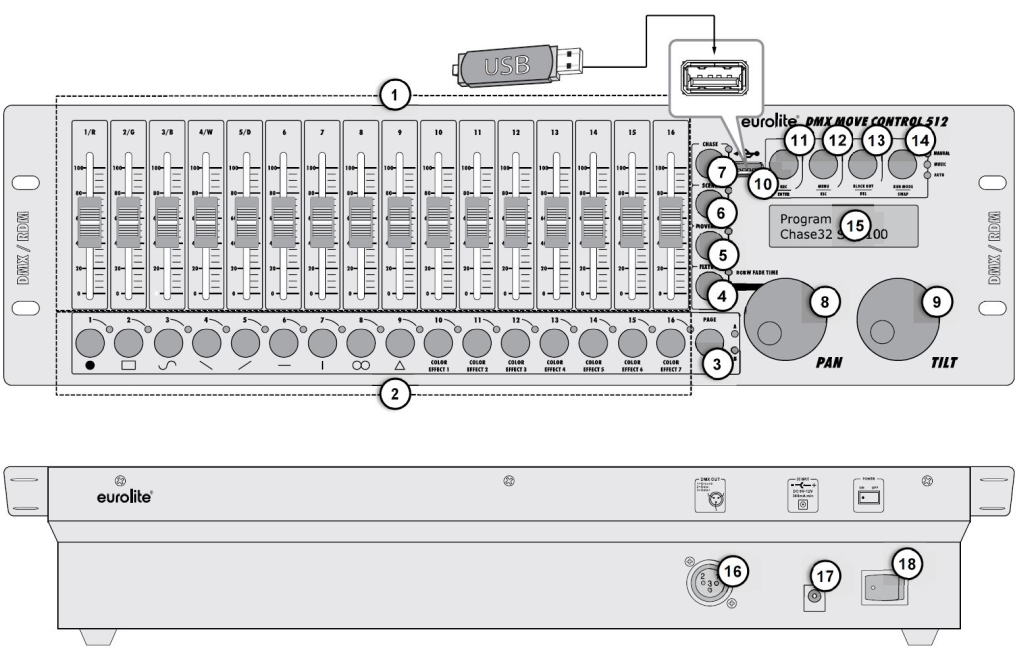

Valguspuldi skeem

Heeblid 1 kuni 16
- DMX väärtuste reguleerimiseks ühendatud valgusefekti üksused. Praegune DMX väärtus kuvatakse ekraanil.
- Nupud 1-4 reguleerivad heleduse suhet punased, rohelised, sinised ja valged valgusdioodid efektiühikud ja juhtnupp 5 reguleerib kogusummat heledus.
Numbrinupud 1 kuni 16
Need nupud juhivad erinevaid funktsioone olenevalt valitud režiimist. Vastavalt nupu PAGE asendist omistakse neile vahemik 1-16 (A) või 17-32 (B).
- FIXTURE: seadmete valimiseks ja valiku tühistamiseks.
- MOVEMENT: liikumismustrite (nupud 1-9) või värviefektide (nupud 10-16) sisse- ja väljalülitamiseks.
- SCENE: valguspilid stseenide sisse- või väljalülitamiseks.
- CHASE: valguspiltide jada aktiveerimiseks või deaktiveerimiseks.
PAGE numbrinuppude numbrite vahetamiseks
- LED A põleb: valitud on kanalirühm 1-16.
- LED B põleb: valitud on kanalirühm 17-32.
FIXTURE
- Kui nupp on vajutatud (LED-tuli põleb), võimaldavad numbrinupud valida ja tühistada seadmeid (valgusteid).
- RGBW hääbumise (fade) aja reguleerimiseks koos PAN-rattaga.
MOVEMENT
Nupu vajutamisel (LED-tuli põleb) võimaldavad numbrinupud aktiveerida ja deaktiveerige liikumismustreid või värviefekte.
SCENE
Nupu vajutamisel (LED-tuli põleb) võimaldavad numbrinupud aktiveerida ja deaktiveerida stseene.
CHASE
Nupu vajutamisel (LED-tuli põleb) võimaldavad numbrinupud aktiveerida ja deaktiveerige valguspilte.
Andmeratas PAN
- Liikumispeade või skannerite valguse pööramine
- Programmeerimine
Andmeratas TILT
- Liikumispeade või skannerite valguse kallutamine
- Programmeerimine
10 USB-port
USB-mäluseadme ühendamiseks andmete salvestamiseks või importimiseks ja püsivara uuendamiseks.
REC/ENTER
- Pikk vajutus (2 s): programmeerimisrežiimi aktiveerimiseks või deaktiveerimiseks .
- Lühike vajutus: üksikisiku stseeni või chase või kohanduste kinnitamine.
MENU/ESC
- Pikaajaline vajutus: sätete menüüsse sisenemiseks või sealt väljumiseks.
- Lühike vajutus: seadistusprotseduuri katkestamiseks ja tagasi kõrgemale menüütasemele hüppamiseks.
BLACK OUT/DEL
- Määrab kõik juhtkanalid nulli (nt seadmete väljalülitamiseks).
- Stseenide või valguspiltide kustutamiseks.
- Stseeni lisamiseks valguspilti.
RUN MODE/SWAP
- Mängurežiimi seadistamiseks
  - MANUAL: chace võib toimuda käsitsi PAN-rattaga samm-sammult.
  - MUSIC: chace üksikud sammud järgnevad vastavalt sisemisse mikrofoni kostuva muusika rütmile.
  - AUTO: tagaajamise üksikud sammud reguleeritud kiirusel ja tuhmumisajal.
- Parameetrite vahetamiseks ja liikumismustrite redigeerimiseks.
Ekraan
DMX väljund
3-kontaktiline XLR-pesa.
Toite sisend
Toide sisse/välja.

Valgustite ettevalmistus patchimiseks

Nummerda erinevad valgusseadmed või grupid (kokku kuni 32) ning sea nende DMX aadressid vastavalt tabelile.

Seade	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
DMX kanal	1	19	37	55	73	91	109	127	145	163	181	199	217	235	253	271

Seade	17	18	19	20	21	22	23	24	25	26	27	28	29	30	31	32
DMX kanal	289	307	325	343	361	379	397	415	433	451	469	487	505	vaba	vaba	vaba

Tegelikult on võimalik valguspuldile programmerida ka teistusgused aadressid (juhendis lk 28), aga endal on lihtsam kasutada vaikeväärtusi.

Patchimine (puldis)

Kui valgustitele on vaikeväärtused antud, siis saab neid juba põhimõtteliselt kasutada, kui teda valgusti numbrit ja kanalite jaotust. Kui pult on režiimis "manual", siis vajutades numbrinupule (vajadusel enne seda ka nupule PAGE), tõmmates kõik heeblid nulli (reset) ja seades heeblite abil sobivad kanalite 1..16 ning ratastega kanalite 17.18 väärtused peaks saama kätte soovitud tulemuse.

Pult eeldab, et kanal 1 punane, 2 roheline, 3 sinine, 4 valge, 5 dimmer, 17 PAN, 18 TILT. Kui nii, siis toimivad rattad liikuvpeade liigutamiseks ning sisseehitatud efektid liikumised ja värviüleminekud. Kui soovida neid funktsioone kasutada, siis tuleks puldis teha seadme tarvaraline patch (fixture softpatch).

Fixture softpatch

Vajuta nuppu MENU 2 sekundit
Veendu, et paneelil on tegevus "01.Patch fixture" (kui ei ole, siis keea PAN-ratast kuniks on) ja vajuta nupule ENTER.
Kui ekraanile ilmub "PLEASE SELECT FIXTURE", siis vajuta soovitud numbrinupule.
Vajuta nupule SWAP, kuniks näed ekraanil "Fader CHANL:1/R"
PAN-rattaga saad valida, millist kanalit muudad, TILT-rattaga saad valida milline kanal valgustil vastab antud kanalile.
kui ekraanil on korraga õige puldi kanal ja valgusti kanal, siis saad selle kinnitada ENTER klahviga (kõik tuled vilguvad korraks) ning jätkata järgmiste paaride leidmist.
kui valgustil ei ole vastavat kanalit kasutuses, siis saad nupuga DEL sellest ka puldile märku anda (vasteks tekin NULL).
Kui konkreetse valgusti kõik kanalid on paigas, siis hoia nuppu MENU all 2 sekundit.

Fixture softpatch kopeerimine

Vajuta nuppu MENU 2 sekundit
Veendu, et paneelil on tegevus "01.Patch fixture" (kui ei ole, siis keea PAN-ratast kuniks on) ja vajuta nupule ENTER.
Kui ekraanile ilmub "PLEASE SELECT FIXTURE", siis vajuta juba programmeeritud seadme numbrinupule ja hoia seda all.
Vajuta numbrinupule, kuhu soovid koopiat saada. Ekraanile peaks korraks ilmuma kiri "FX:XX COPY FX:YY", kus XX ja YY on vastavad valgusti numbrid

Andmete salvestamine/importimine mälupulgale

Pane mälupulk (kuni 32MB, FAT32 failisüstemiga) valguspuldi pesasse
Vajuta nuppu MENU 2 sekundit
Vali PAN-rattaga valik Data Backup ja vajuta nupule ENTER
Vali PAN-rattaga valik YES ja vajuta nupule ENTER
Vali numbrinupuga, millist andmepanka salvestada. Iga andmepank tuleb eraldi salvestada.
Pärast tagavarakoopia tegemis naaseb pult põhimenüüsse

Taatamisel tuleb käituda analoogiliselt, ainult esimeseks valikuks on Data load.

Softpatch kustutamine

Vajuta nuppu MENU 2 sekundit
Vali PAN-rattaga valik Delete all Fixture patch ja vajuta nupule ENTER
Vali PAN-rattaga valik YES ja vajuta nupule ENTER
Pult näitab lühiajaliselt ekraanil SAVE OK ja naaseb põhimenüüsse

Scene

Pulti on võimalik salvestada 32 erinevat valguskujundust (stseeni). Iga stseen sisaldab endas kõiki 512 DMX kanali väärtusi ja valitud värvuse või liikumise effekte.

Programmeerimine

Valguskujunduste salvestamiseks kasutatakse programmeerimise režiimi.

Vajuta REC nuppu, kuniks sütib vatav tuluke ja ekraanile ilmub Program.
Vajuta nuple FIXTURE ja sea kõik valguskujunduses kasutatud valgustid soovitud väärtustele.
Soovi korral vali aktiivsele seadmele nupuga MOVEMENT liikumis- või värviefektid. Lõpetamiseks vajuta uuesti FIXTURE.
Kui kõik valgustid on valguspildile sobivalt programmeeritud, siis vajuta SCENE ja lühidalt REC ning vali sobiv numbrinuppude (vajadusel koos nupuga PAGE). Stseeni salvestamisel vilguvad puldi kõik tuled kolm korda.
Korda seniseid tegevusi kuniks kõik valguspildid on valmis.
Programmeerimise lõpetamiseks vajuta REC nuppu 2 sekundit.

Kui mingit steeni pole enam vaja või see on vigane, siis võib ta üle kirjutada või programmeerimise režiimis nupuga DEL (sellele järgneb numbri valik) kustutada.

Mahamängimine

Stseene saab esile kutsuda ainult MANUAL režiimis.

Veendu, et ükski numbrinupp ei ole valitud. Vajadusel vajuta neile, et valik tühistada.
Vajuta nupule SCENE.
Vali soovitud stseeni number 1..16 või 17..32. Teistkordsel vajutamisel steeni valik tühistatakse.

Ülesanne

Programmeeri järgmise kava jaoks valguspildid. Mängi see manuaalses režiimis maha.

Rahvas koguneb - mahedad rohelised ja sinised toonid. Sama asi ka numbrite vahel ja ürituse lõpus.
Talvine luuletus - sinine taust, esineja paremas servas valgustatud valge valgusega
Rütmikas tants - seadmed, mis suudavad muusika järgi ise käituda, tehtku seda. Muud valgustid kollased või punased. Liikuvpead liiguvad ühte mustrit järgides.
Suvine luuletus - võimalikult roheline taust. Esineja vasakus servas valgustatud kollase valgusega.
Sügisene luuletus - pruunid, punakad toonid. Esineja keskel.

Salvesta kasutatud stseenid mälupulgale.

Chase

Pult võimaldab salvestada 32 kuni 100 sammulist valguspildi vaheldust (chase). Sammud võivad sisaldada varem salvestatud stseene. Vaheldusi saab maha mängida kas käsitsi, automaatselt või (puldis olevasse mikrofoni kostuva) heli järgi.

Programmeerimine

Vajuta pikalt nupule REC, vajuta korra nupule CHASE ning vali sobiv numbrinupp, kuhu chase salvestada.
Vali nuppudega FIXTURE, SCENE või MOVEMENT sobiv valguspildi samm (step).
Salvesta samm nupuga REC ja korda eelmist tegevust kuni 100 korda.
Chase lõpetamiseks vajuta pikalt nupule ENTER, kuniks ekaanile ilmub sõna Manual.

Kui mingit chase pole enam vaja või see on vigane, siis võib ta programmeerimise režiimis nupuga DEL kustutada.

Rattaga PAN saad muuta sammu numbrit, kuhu praegune valguspilt salvestatakse või mille järele varem valmistehtud stseen lisada nupuga MENU.

Kasutamine

Veendu, et ükski seade (fixture) ega stseen ei ole valitud, ning valgustite kõik väärtused on nullid (sh pan ja tilt). Vajadusel vajuta vastavale numbrinupule, et valik tühistada.
Vali CHASE ja kuni viis numbiklahvi (valitud chase-d mängitakse maha järjestiku).
Vali nupuga RUN MODE mahamängimise režiim:
- MANUAL: järgmise sammu peale minekuks keera ratast PAN. Ekraanil näha, mitmenda chase mitmes samm praegult kasutusel.
- MUSIC: järgmisele sammule minnakse puldi mikrofoni poolt tuvastatud rütmi järgi. Tundlikust saab muuta rattaga TILT, kui hoiad samal ajal nuppu RUN MODE all.
- AUTO: rütm arvutatakse automaatselt rattaga PAN valitud kogu jaga läbimiseks kuluva aja (0,1 sekundit kuni 10 minutit, ekraanil kui Wait) ja rattaga TILT valitud sujuva ülemineku aja (ekraanil Fade, 0-30 s) järgi.
Kui valitud on mitu chace numbrit, siis parajasti saab muuta selle jada parameetried, mille tuli vilgub. Kui soovite muuta mõnda teist numbrit, siis hoia vilkuva tulukesega nuppu all ja vajuta teisele nupule.
Lõpetamiseks vajuta chase numbrinupule, mida lõpetada.

Ülesanne

Koosta kolm kümnest sammust koosnevat chasese.
Mängi need erinevatel viisidel maha.
Kustuta üks chase.
