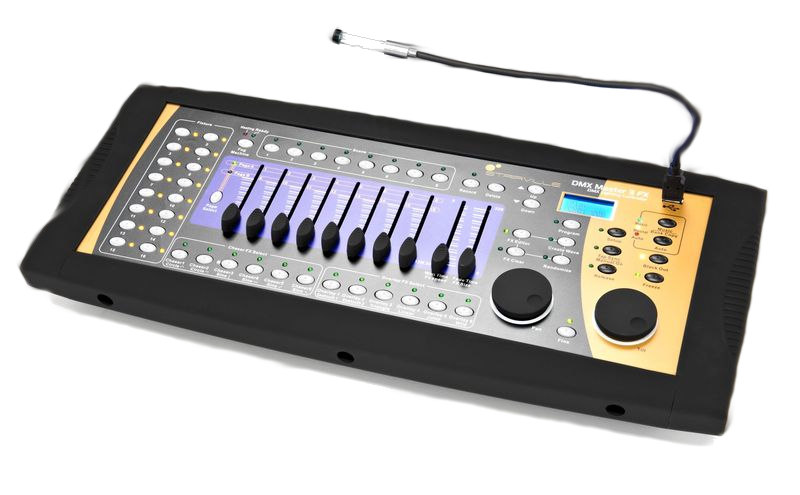

XII: Valguspult Stairville 3 FX

Valgustite patchimine

Valguse juhtimine

• Puldil on neli erinevad režiimi
  • Play - vaikimisi režiim, mis käivitatakse puldi sisselülitamisel. Heeblite 1..8 abil saab muuta 256 kanali väärtust.
  • Progam - programmerimise režiim. Siia saab sisse kui 3 sekundit all hoida nuppu Program
  • Setup - erinevate puldi seadete muutmine. Sisenemiseks vajuta 3 sekundit nuppu Setup.
  • Easy - tehniku režiim, kus heeblitega saab juhtida iga seadme kümmet esimest kanalit (kokku seega 160). Heebel Wait Time muudab 9. kanalit ning Fade Time 10. kanalit. Lehekülge B valida ei saa. Režiimi saamiseks tuleb 3 sekundit korraga all hoida nuppe Program ja Setup.
  Valitud rešiimist tagasi play režiimi saab vajutades 3 sekundit valitud režiimi sisenemiseks kasutatud nuppu.
• Iga juhitava seadme kohta on puldil grupis fixture numbritega 1..16 nummerdatud nupp ja valgusdiood. Heeblid käivad selle seadme kohta, mille signaaltuli põleb. Korraga võib valida ühe või mitu seadet.
• Juhitavad kanalid on jagatud kahe lehekülje (page) vahel. Kui põleb tuluke Page A, siis heeblitega saab juhtida valitud seadmete kanaleid 1..8. Kui põleb Page B, siis vastavalt 9..16.
• Puldi ülaosas on kaheksa valguspildi (scene) nuppu. Nenede alla saab programeerida valguspildid. Vajutades play režiimis nupule käivitub vastav valguspilt Fade Time heeblil määratud aja jooksul. Kui valguspilti pole programeeritud, siis ilmub ekraanile veatedae NULL. Käsitsi saab järgmise valguspildi välja kutsuda ka nupuga Tap Sync Manual Go. Peale 8. valguspilti algab kõik 1. pildist peale.
• Valguspildid kogutakse kokku kuni 30 panka (Bank. Kokku saab salvestada 240 valguspilti. Pankade valimiseks on nupud Up ja Down.
• Vajutades nupule Auto valib pult ühe panga piires järjest erinevad stseenid ja käivitab need vastavalt Wait Time ja Fade Time väärtustele. Nii saab kiiresti discovalguse.
• Suuruselt järgmine ühik on chaice, milda on eesti keelde keruline tõlkida. See on valguspiltide kogum. Kui valguspildid on õiges järjekorras programeeritud, siis saab ühe nupuga käivitada kogu show. Valguspiltide vahetamiseks vajutada kas Manual Go (käsitsi) või Auto (automaatne vahetus, mille kiirust saab muuseas muuta ka kaks korda vajutades nupule Tap Sync) või Music (muusika rütmis).
• Fixture tuleb valida vaid sellel juhul, kui soovime heeblitest teda juhtida. Scene ja Chaiser võtavad automaatselt kõik seadmed, mis neisse programeeritud on.
• Paneelil on ka nupud pan ja tilt. Nende abil saab sujuvamalt vastava kanali väärtust muuta. Eriti mugav on see liikuvpede puhul. Setup režiimis saab igale seadmele valida, milline kanal on pan ja milline tilt (vaikimisi vastavalt esiemne ja teine). Kui seadmel vastavaid tegevusi ei ole, siis saab nuppe kasutada ka mõne muu funktsiooni jaoks (näiteks punase värvi intensiivsus, strobo kiirus vms).

Ekraan

Puldi programmerimine

• Hoia 3 sekundit nupul program, kuni vastav märgutuli süttib. Vilkuma hakkavad scene ja chaicer tulukesed, mis on kasutusess.
• Vali sobiv bank
• Valguspildi kustutamiseks hoia all Delete ja vajuta vastavale scene nupule, kuni korraks vilguvad kõik tulukesed.
• Chaser väärtuste kustutamine käib analoogiliselt. Kui soovid kustutada terve bank'i, siis vajuta koos Delete nupuga Music Bank Copy
• Vali sedamed ja säti heeblite abil paika kogu valguspilt. Kui oled tulemusega rahul, siis vajuta nupule Record (süttib ka vastav märgutuli) ning vajuta soovitud scene nupule.
• Korda eelmist tegevust kuni kõik valguspildid on salvestatud.
• Pangast chase tegemiseks vali pank, vali chase (tuli jääb põlema) ja vajuta Music Bank Copy ja Record. Kui valida chaice, milles on midagi juba salvestatud, siis lisatakse uued väärtused lõppu.
• Ühe valguspildi lisamiseks chaice vali programmeerimise režiimis vastav chaice, scene ja vajuta record.

Valmis valguskujundus
