Idee ei ole enda oma. Solid Edge joonis ka mitte. Aga NX-iga nägid poisid palju vaeva, et juhendi abil auto kere saladustesse tungida.

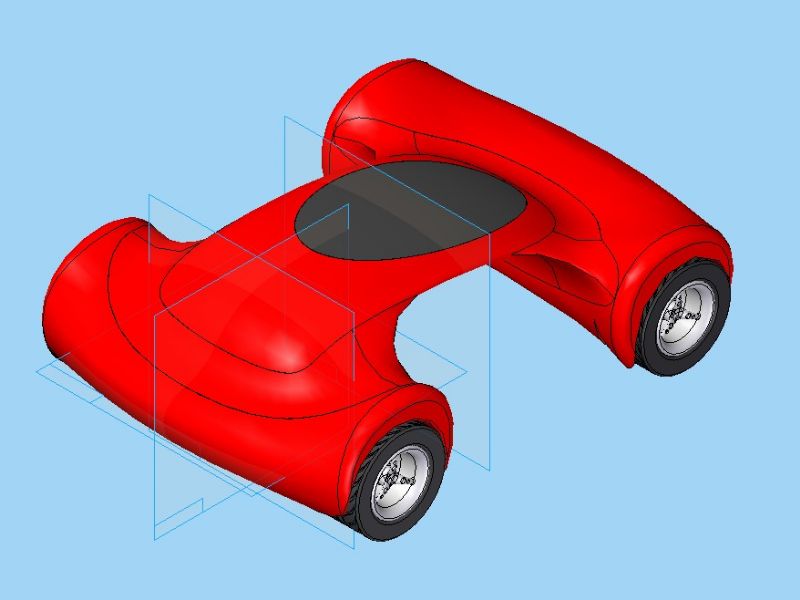

Solid Egges näeb automudel välja niimoodi. Originaalmõõtmetelt mahub mudel A4 lehe suurusesse ja 8 cm paksusesse toorikusse. Kuna nii suurt toorikut aga füüsiliselt freespinki ei saa, siis võtsime eesmärgiks teha 2 korda väiksema mudeli kere.
1. Valduri klots peale 37 minutilist musta töötlust 6 mm otsfreesiga ja 5 minutist contur area töötlust (zig-zag, 6 mm raadiusfreesiga).

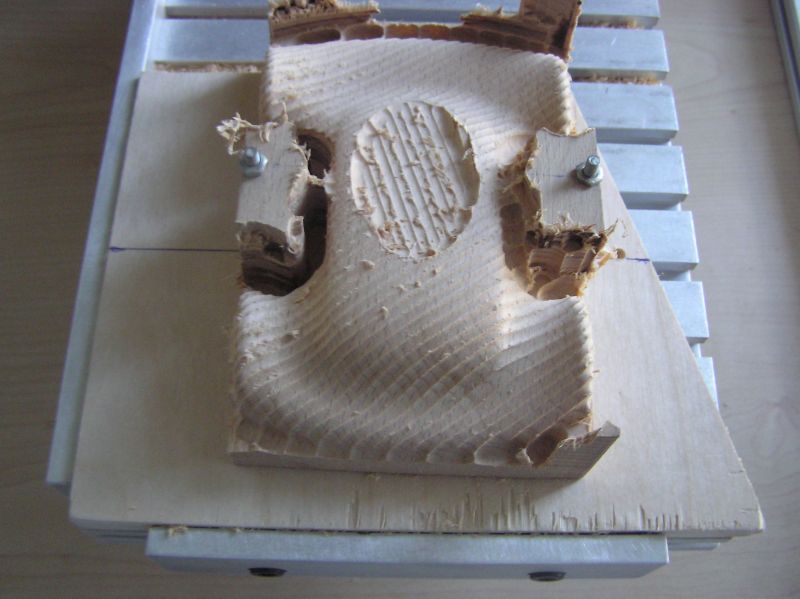

2. auto-3.jpg
3. Veel 7 minutit contur areat veidi teiste parameetritega...

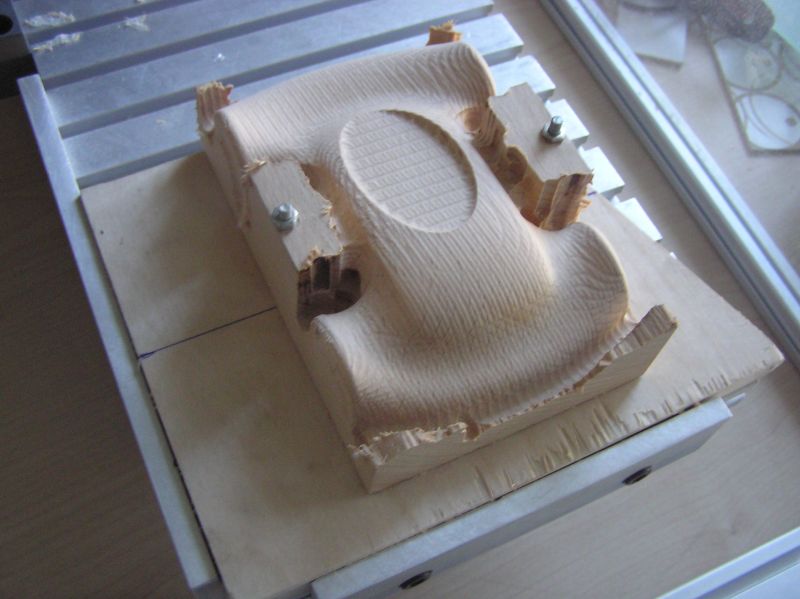

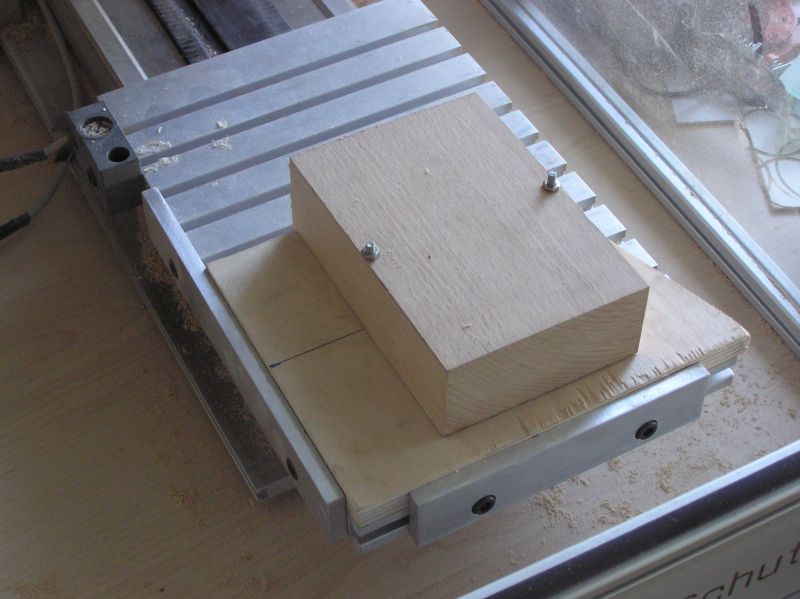

4. Sellisest klotsist sai kõik alguse.

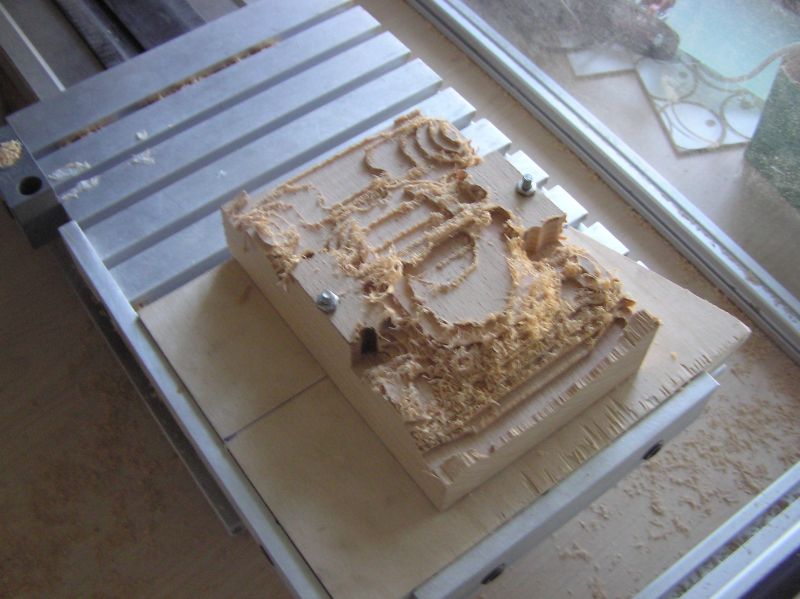

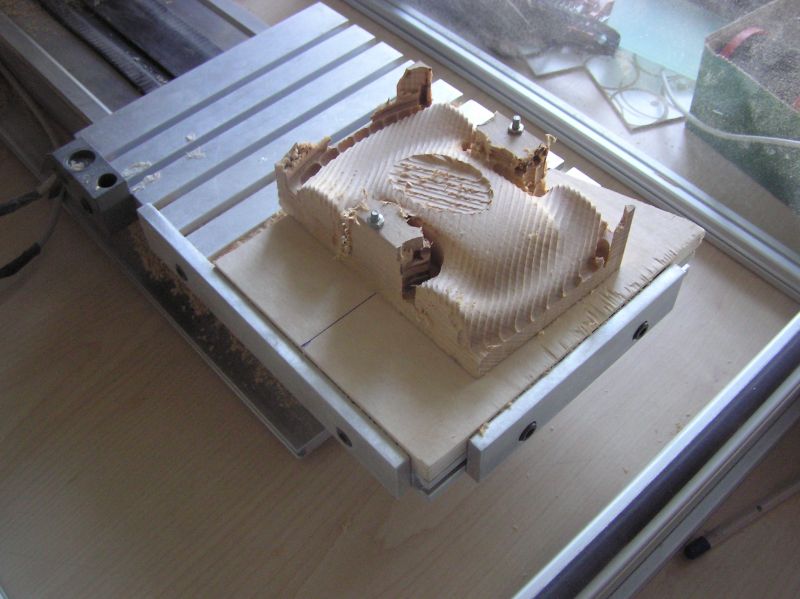

5. Meelik kasutas kohe zig-zag meetodit ja sai 17 minutise musttöötluse (6 mm otsfrees) sellise tulemuse.

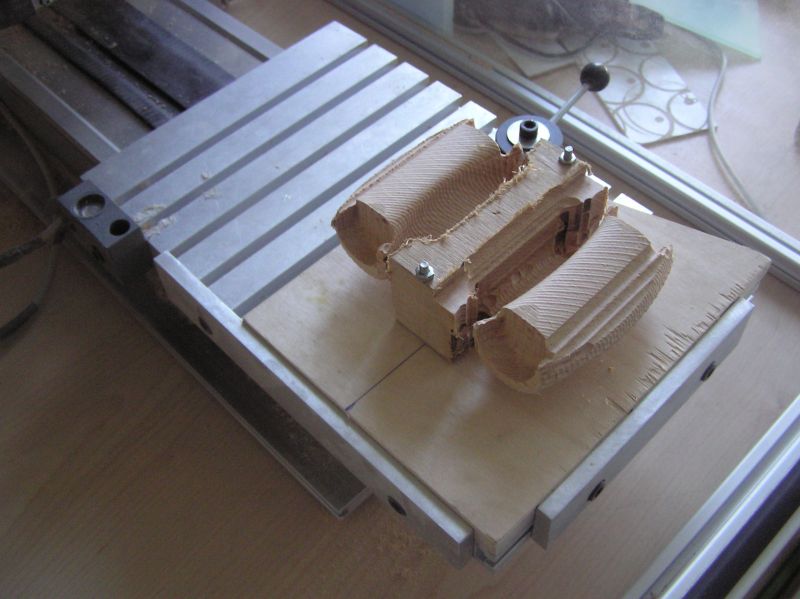

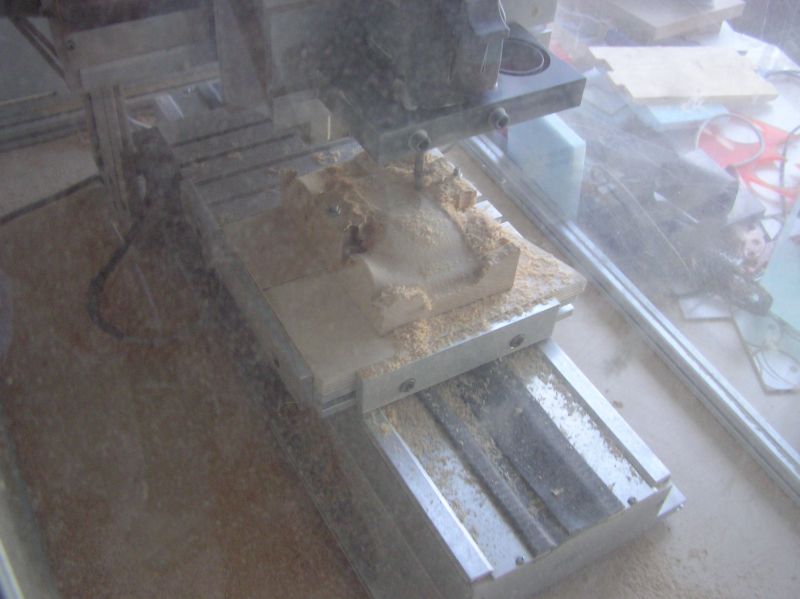

6. Frees tööhoos

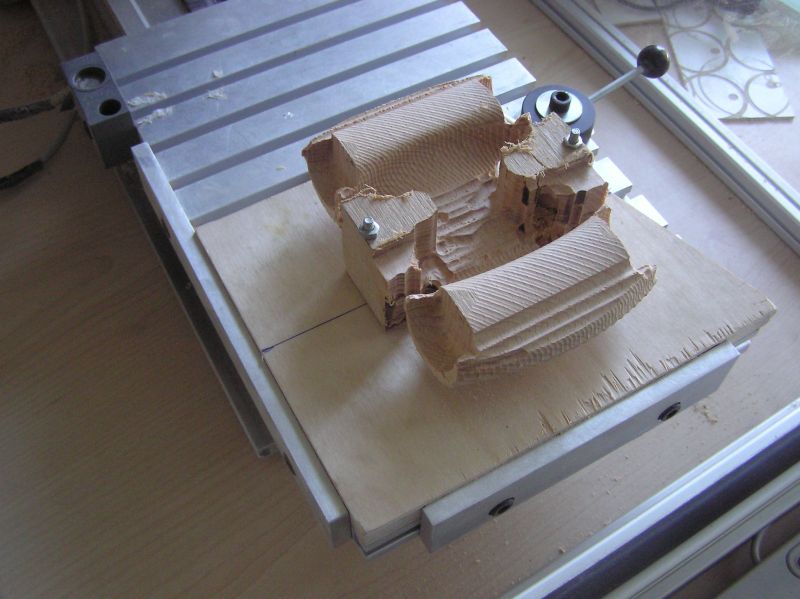

7. Contur areaa ja zlevel profile kokkupanduna ühte nccad käsufaili andsid freesile tööd 19 minutiks. Seega suutis Meelik sama freesi tööajaga ära teha kogu ülemise külje, mille jooksul Valduri käsustik tegeles musta töötlusega.

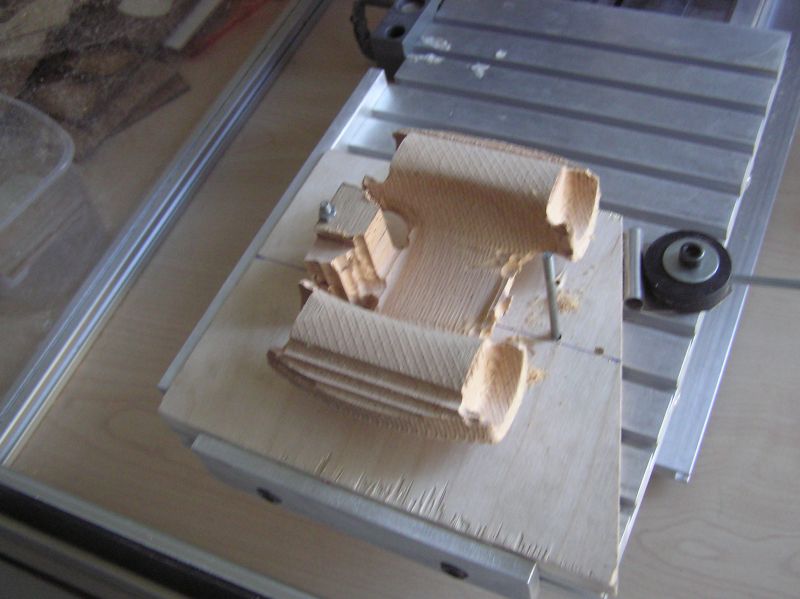

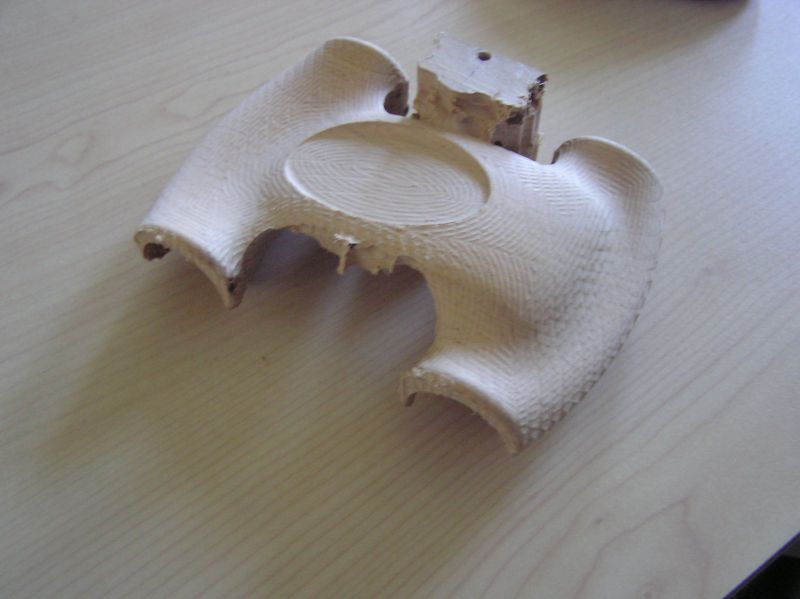

8.Valduri auto pärast altpoolt musta töötlust (24 min), ning contur areat (12 min)
9. Dekoratiivne element - vaod ees ja taga on tingitud nullpunkti valest paikapanekust. Õnneks saime veasta aru enne, kui töö lõplikult untsu läks. Nüüd võib vabalt öeldagi, et see on Valduri auto omapära.
10. Üritame tasapisi lahti saada kinnitusest, mis mudelit aluse küljes kinni hoiab. Väike valearvestus ülemise poolega tingib selle, et parempoolne kinnitus ei pea pingele vastu. Lisarakised ja käsitsi freesimised lasevad tööl jätkuda...

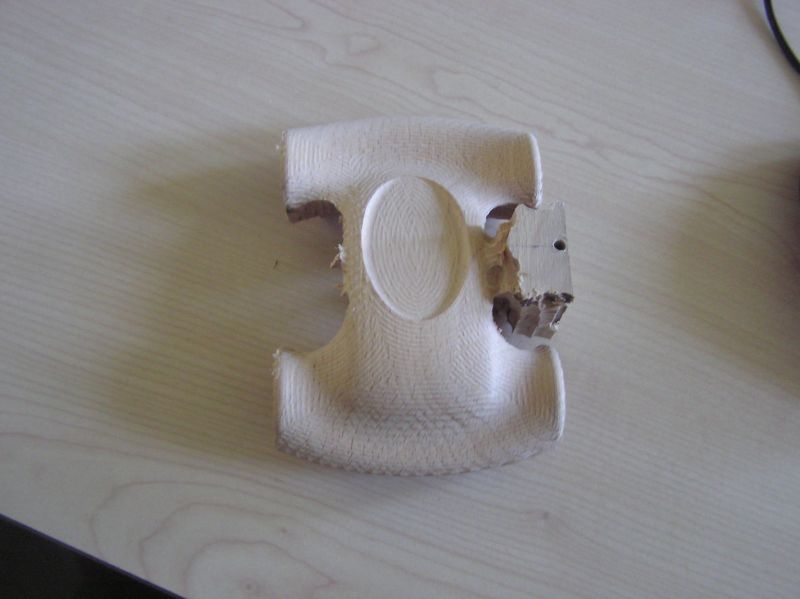

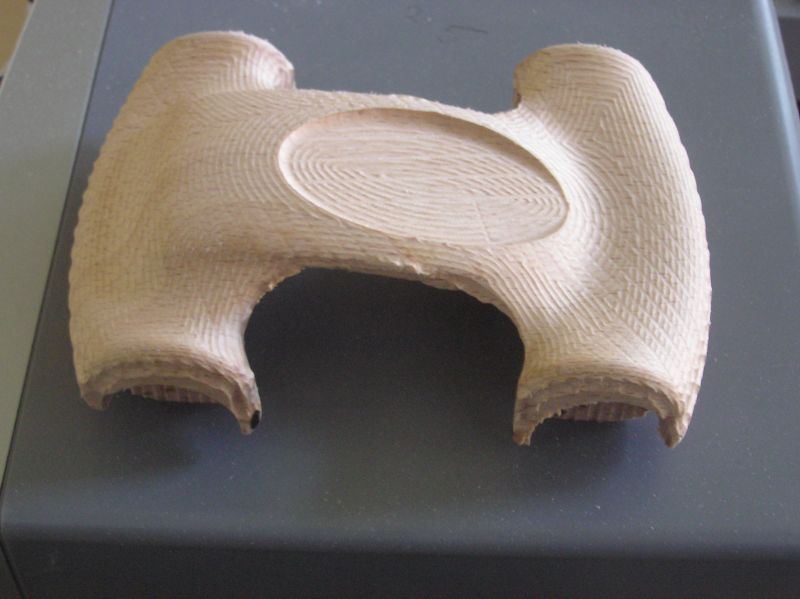

11.Valmis!
12.
13.

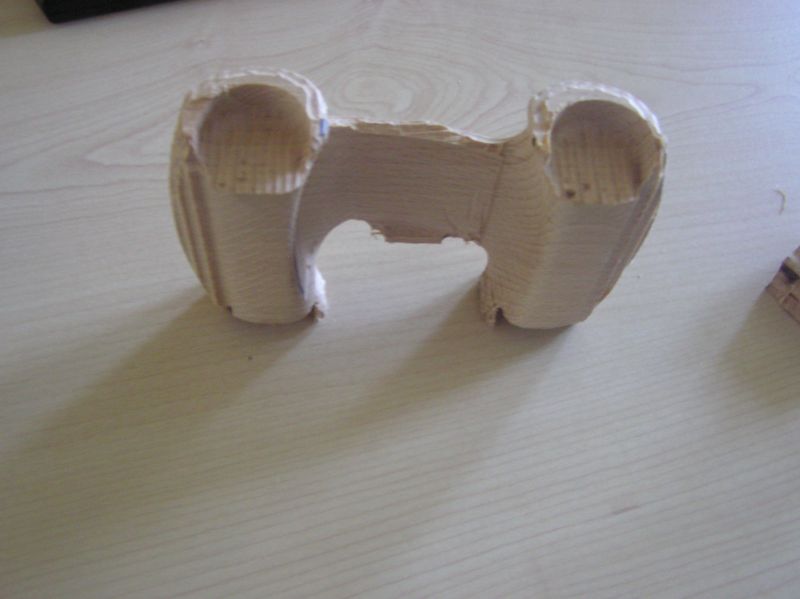

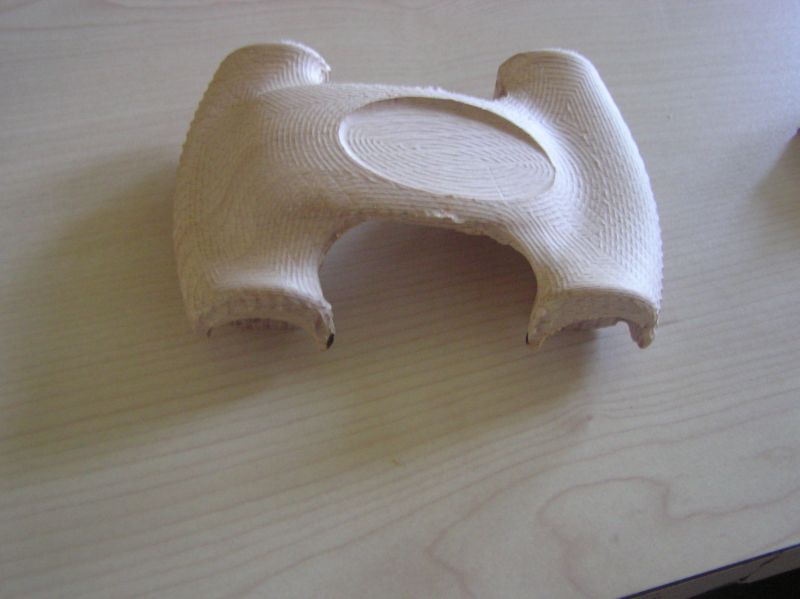

14.Pärast õrna töötlust noaaotsga on kere käes.
15.
16.

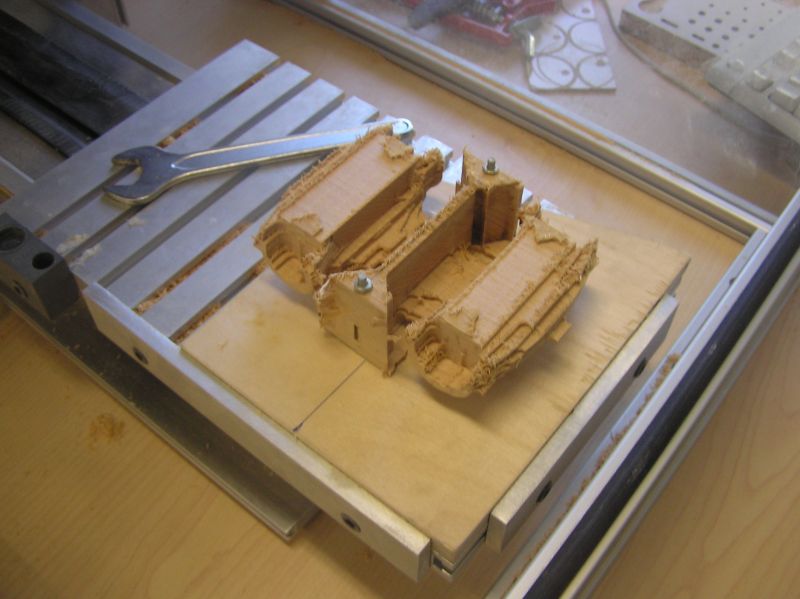

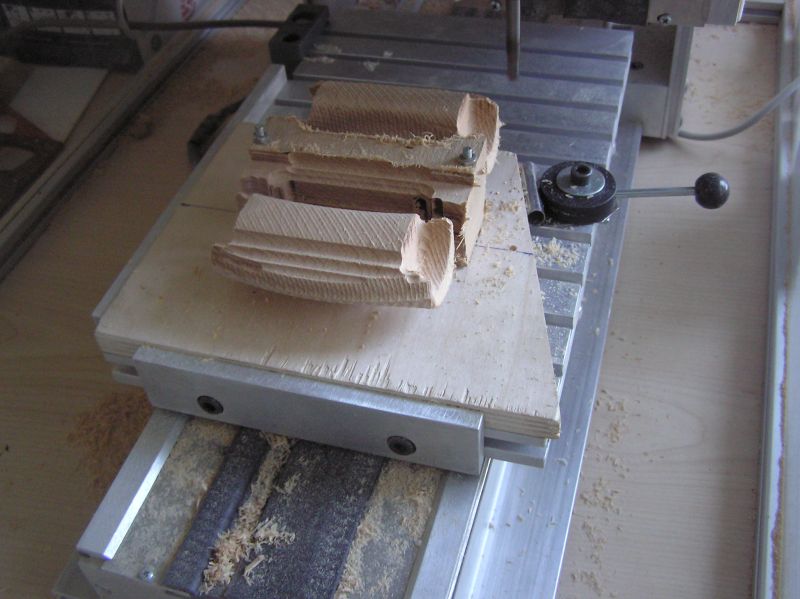

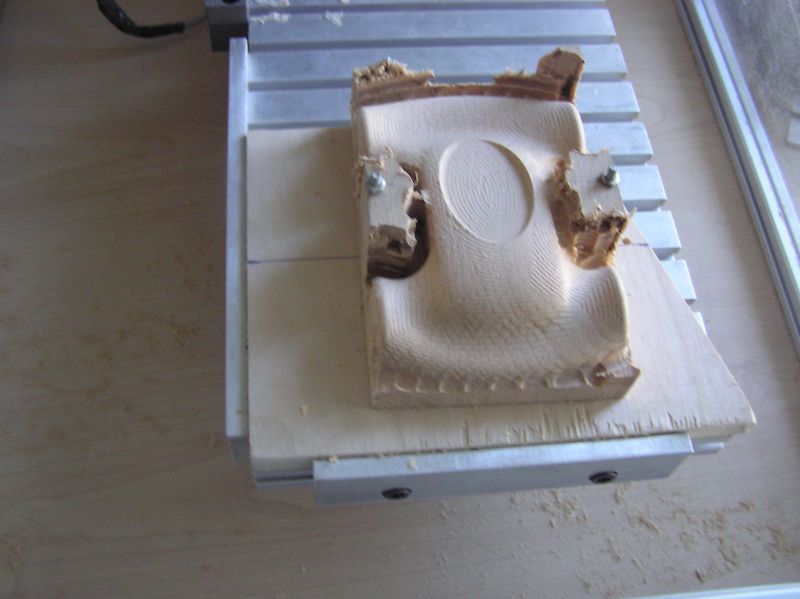

17. Meeliku auto pärast altpoolt musta töötlust, hetk pärast kinnituste murdumist.

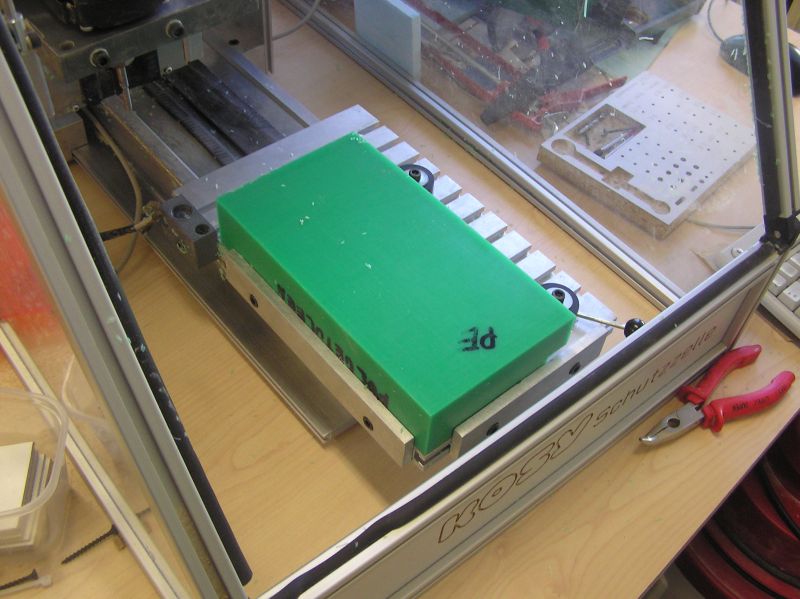

18. Proovime plasti ka!

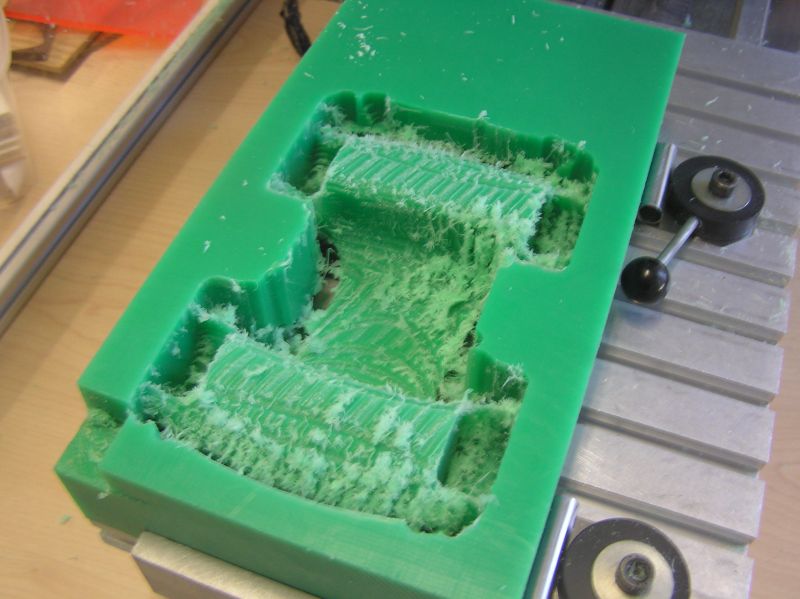

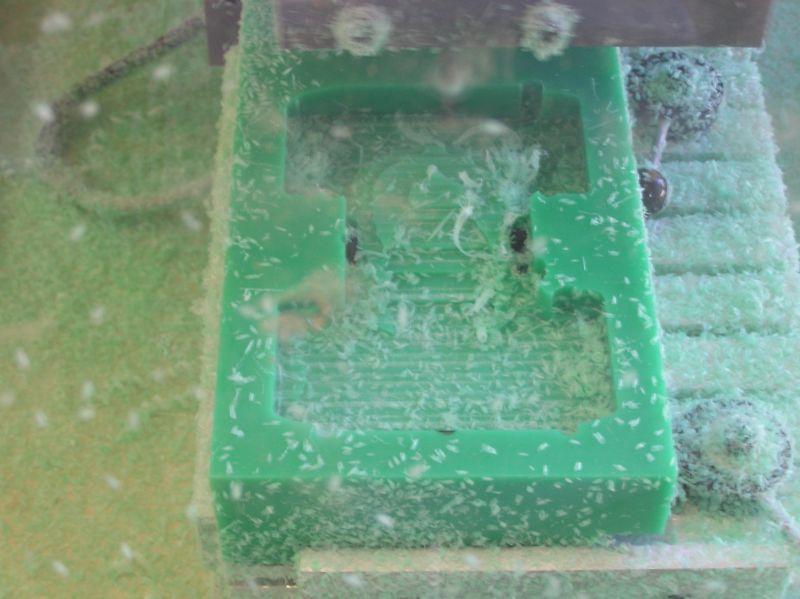

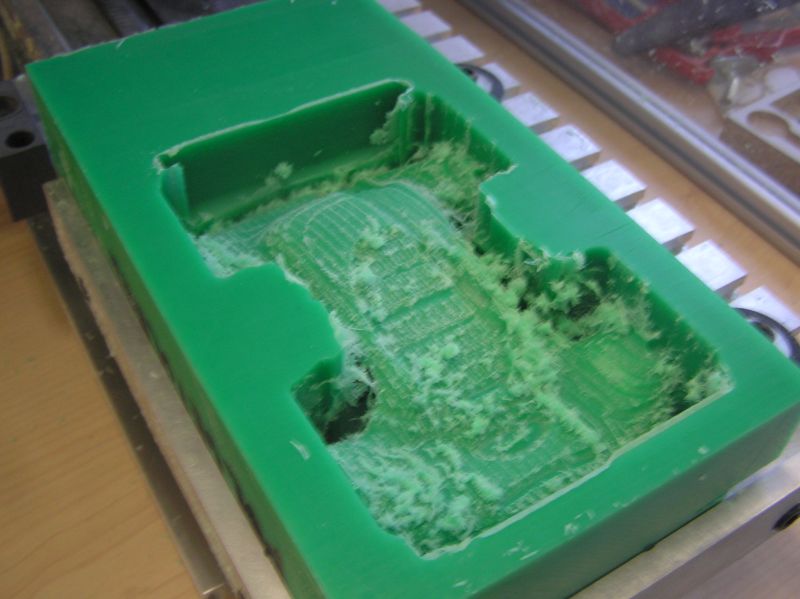

19. Must töötlus 6 mm ühe lõiketeraga otsfrees. Lõikab küll aga jäävad kilejad narmad.

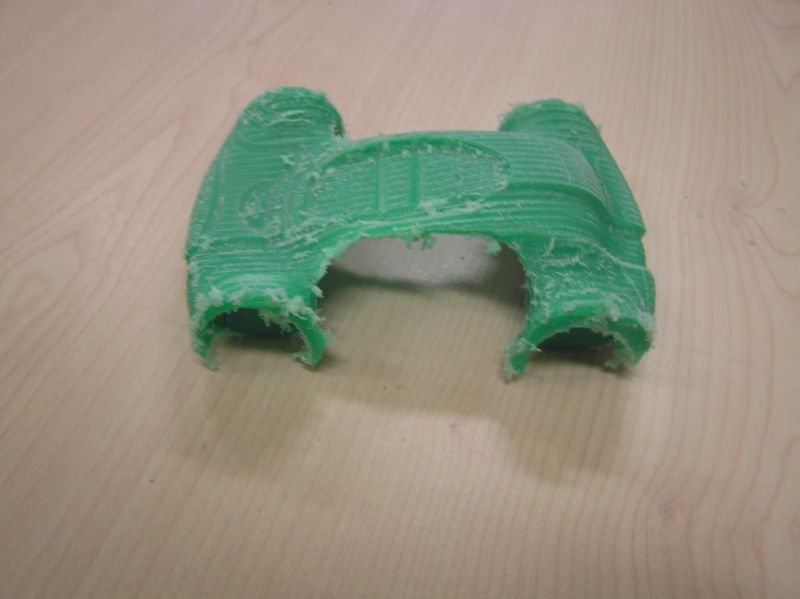

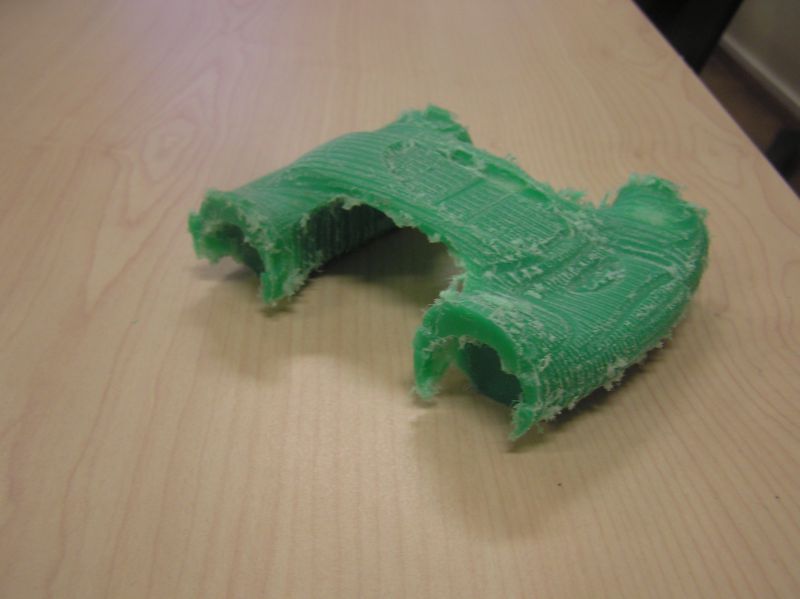

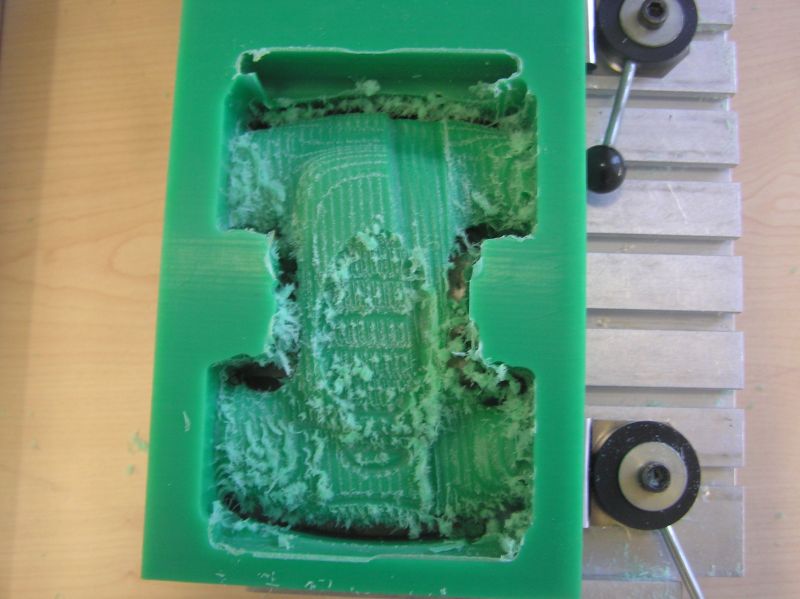

20. 24 minutit hiljem
21.
22.Veel 20 minutit hiljem
23.
24.
Kes arvab, et nii kähku saabki mudeli valmis, on eksiteel. Joonistest arusaamine, Solid Edgest NX-i importimine, tooriku ja töötluste loomine võttis aega kolm paaristundi. Ning tooriku kinnituse leiutamine ka kõva tunni. Freesimiseks sai lõppkokkuvõttes aksutatud 10 erinevat käsufaili ja kaks käsitsi joonistust. Kokku kulus aega umbes 20 tundi. Seal sees muidugi ka mõtlemise pausid ning freesi töö jälgimine.
