Katsetus teha Zumba logost 3-mõõtmeline medal. Materjaliks termotöödeldud kask. Läbimõõt 75 mm, paksus 18 mm, sellest sisselõige 8 mm.
Rasterpildist logost sai Incscape abil tehtud .dxf fail, ja see imporditud otse NX-i, kuna SolidEdges ei näidanud originaalpilti nii nagu pidanuks (hiljem teises arvutis töötas).
Mustöötlus koos esmase contur areaga 6 mm otsfreesiga võttis 33 minutit freesiaega. Contur area ja z-level 3 mm otsfreesiga 25 minutit ning väljalõikamine 3 minutit.

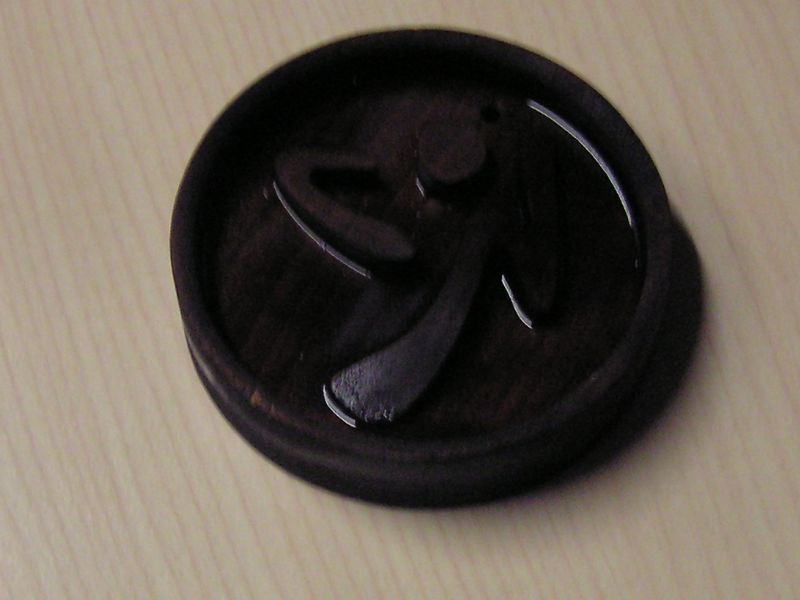

1. ASIp2080001.jpg

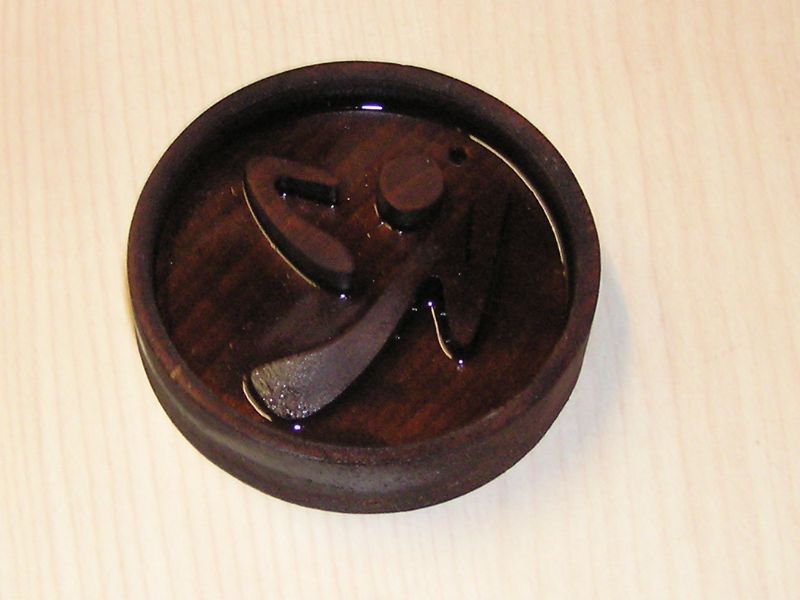

2. ASIp2080002.jpg

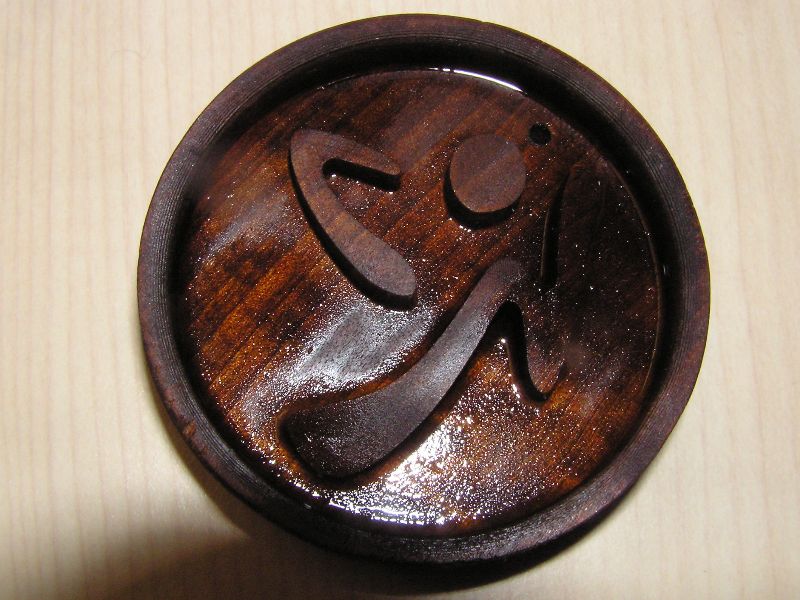

3. ASIp2080003.jpg

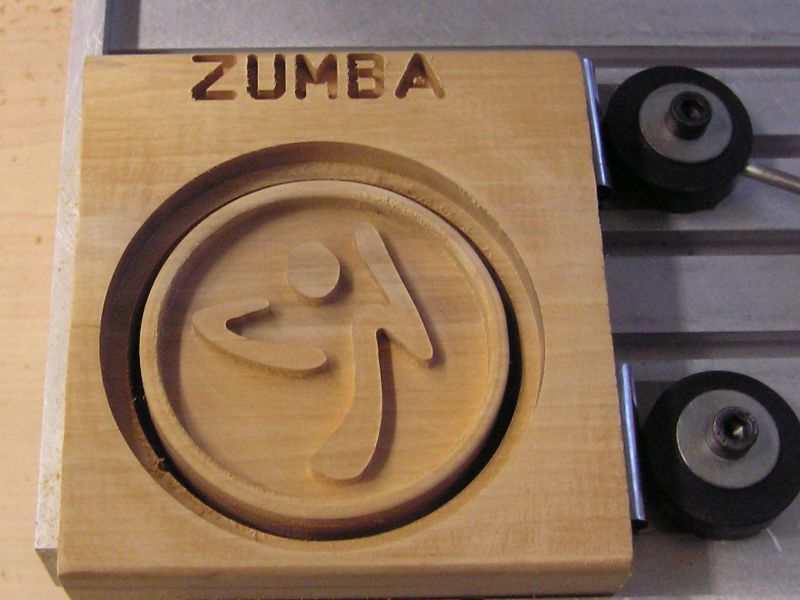

4. Veidi lihtsam variant vahtralauast. Loobusin kõverpinnast tantsija figuuril. NX-is muutsin tooriku ruudust ringiks. Töötluse aeg 29+28+6 minutit.

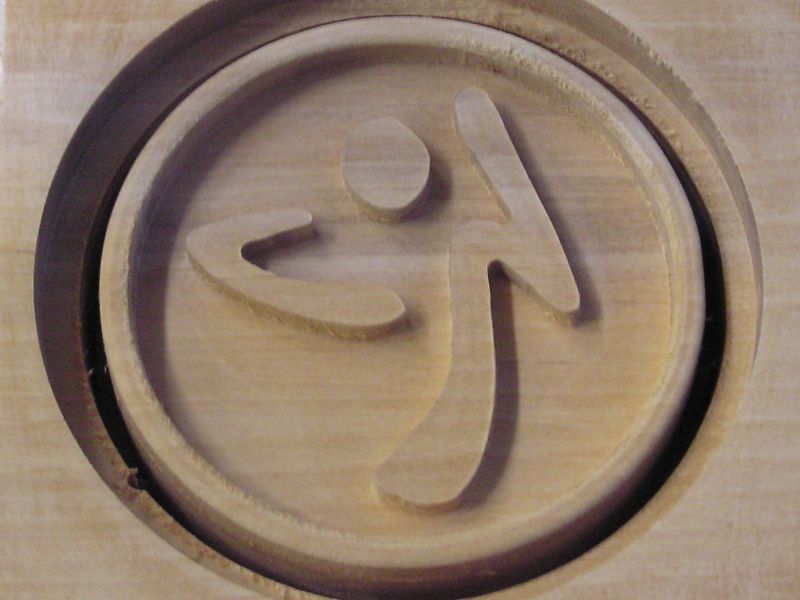

5. ASIp2130002.jpg

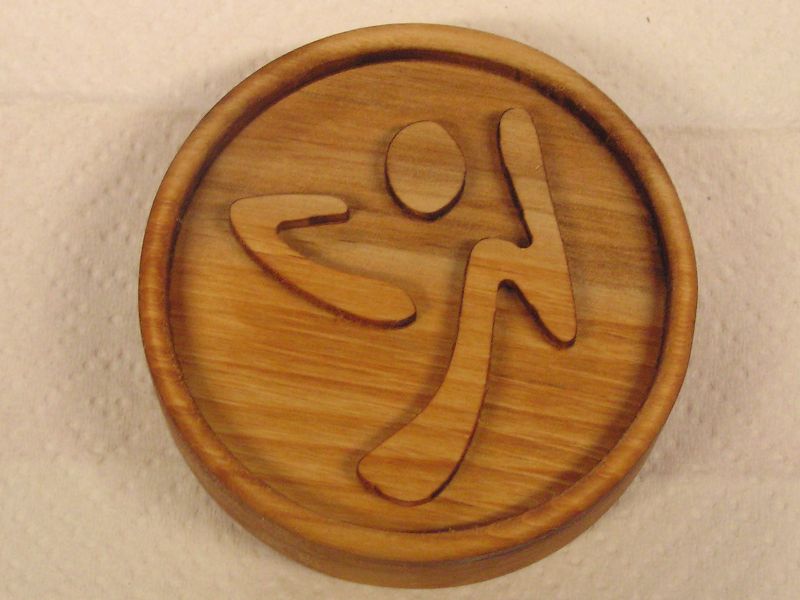

6. ASIp2130003.jpg

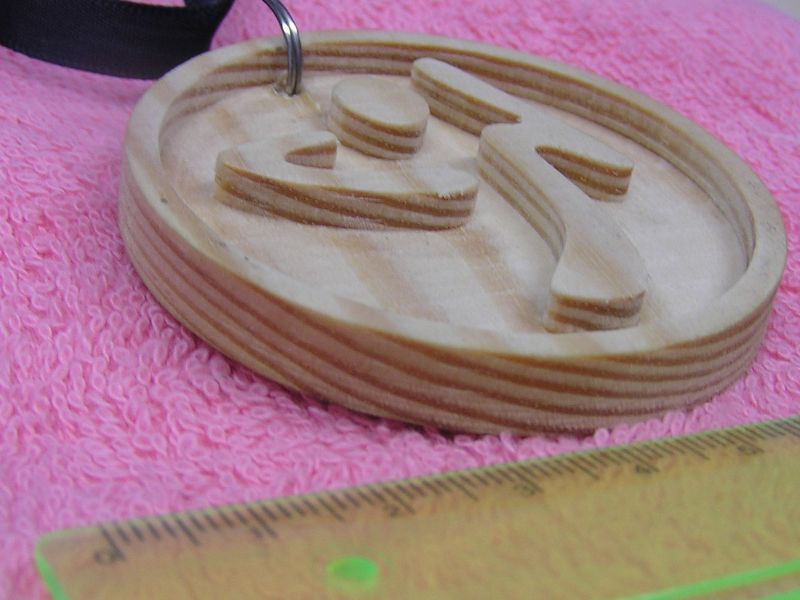

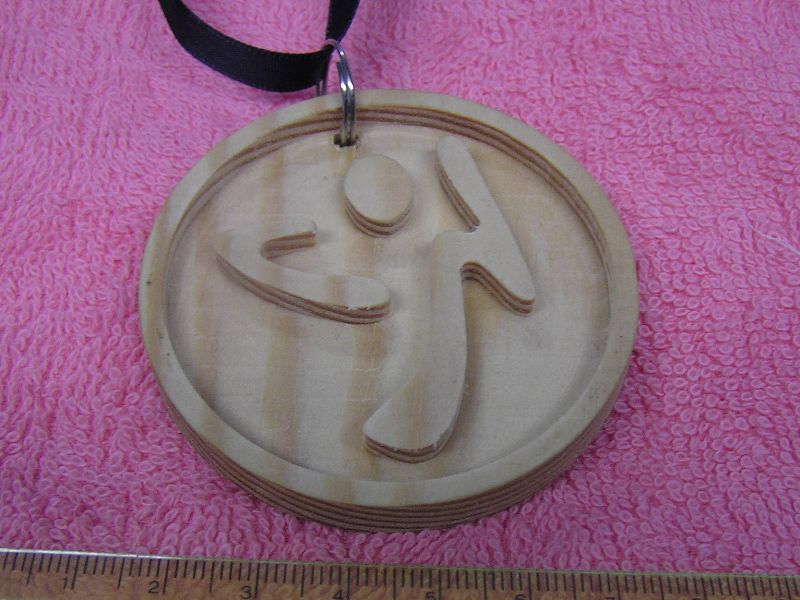

Toorik 80x80x10 mm. Valmis medali läbimõõt 60 mm. Nii musttöötlus, kui ka z-profile sai tehtud 3 mm otsfreesiga, seega sai need kokku liita üheks töötluseks.. Loobusin servade ümardamisest. NX-tööala defineerisin ringina ja töötlemise jäägiks 0 mm. Mustas töötluses kasutasin zig-zag meetodit. Töötluse aeg 14 minutit ja 50 sekundit. Vaata ka animatsiooni:
7.
8.
