Sellise huvitava mänguasja sai kool Tiigrihüppe kaudu. Kui kellegil on ideed, mida temaga veel teha andke aga teada. Maksimum suurus A5 ning maksimum freesimissügavus üksiku joone jaoks 10 mm.

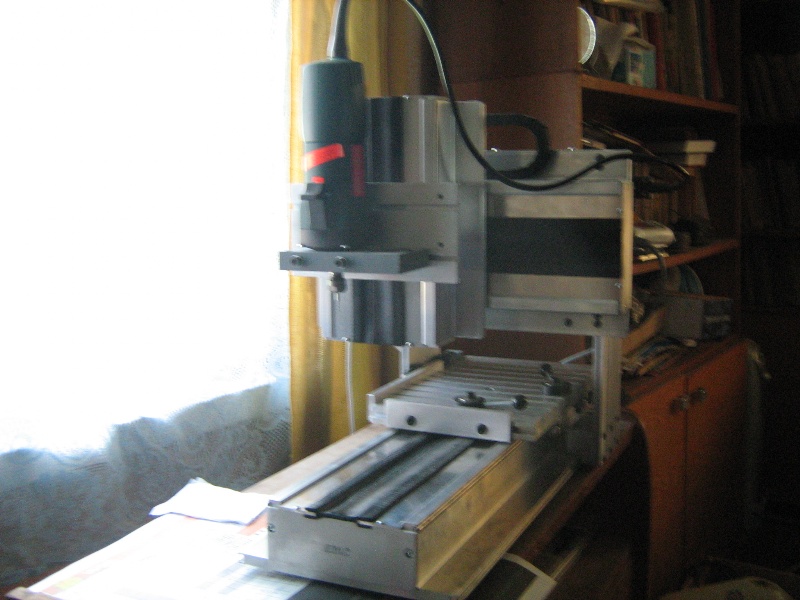

1. 000-cnc-pink.jpg

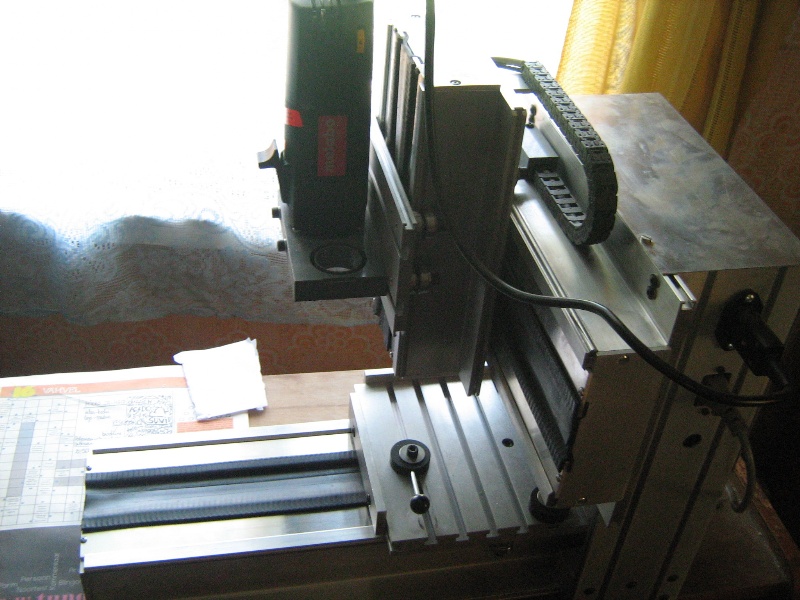

2. 001cnc-pink.jpg

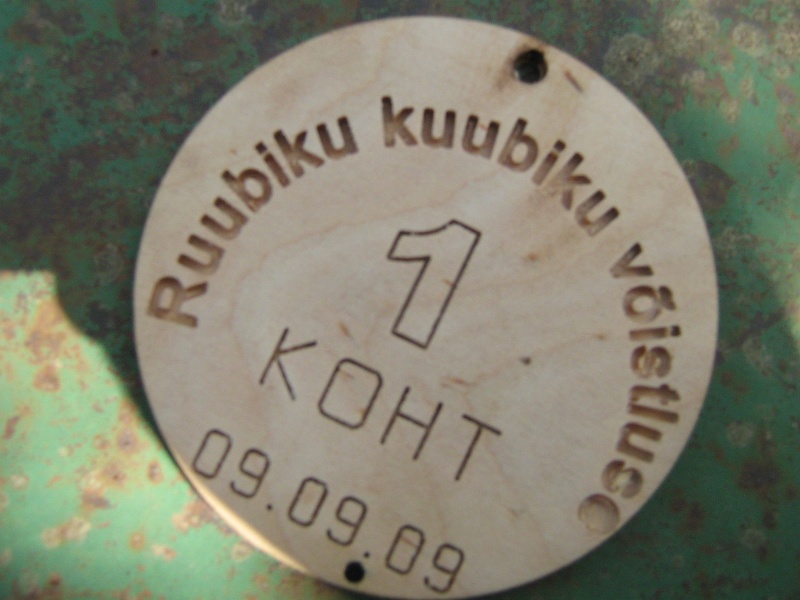

3. ASIIMG_1245.jpg - Medali esimene katsetus vineeril. Diameeter 85 mm, paksus 4 mm, teksti sügavus 2 mm. Alumine auk oli toorikul juba enne. Ülemise lasin teha pingil aga millegipärast läks ta liialt sügavale - sellest ka tume äär.

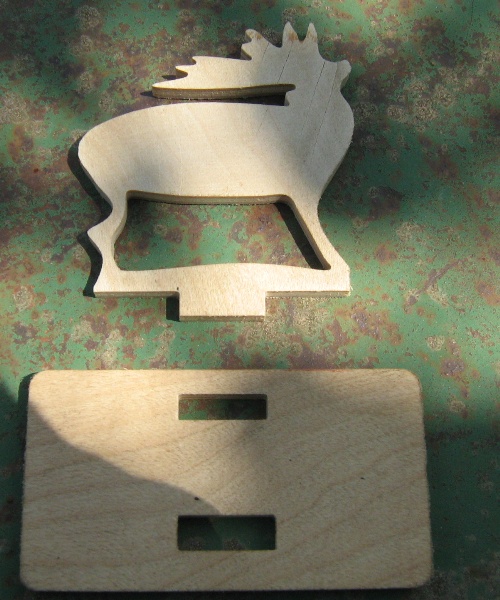

4. ASIIMG_1251.jpg Põder ja alus. Alusel kaks ava, kuna esimeses unustasin arvesse võtta freesi korrektsiooni. Mööda joon tehes sai auk liiga suur. Põder ise sai jälle 1,5 mm väiksem :-)

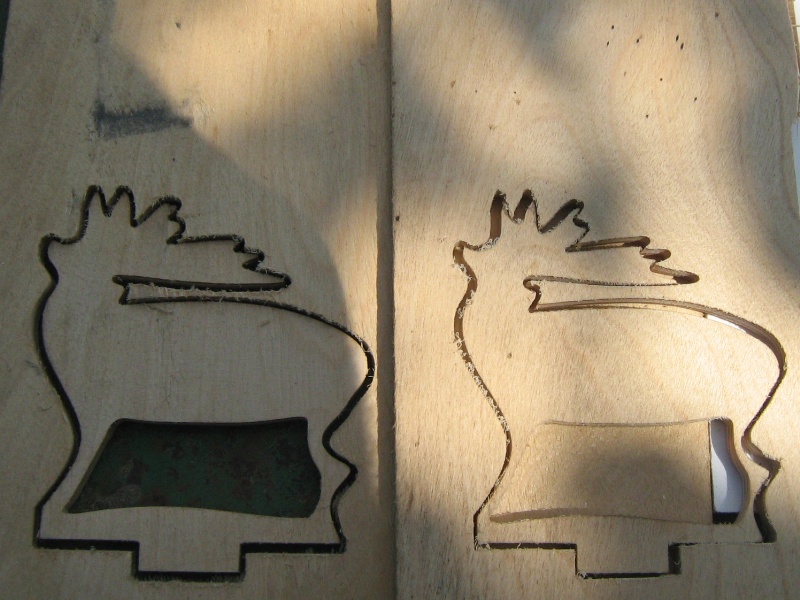

5. ASIIMG_1258.jpg Kaks põtra kõrvuti. Vasakpoolne vastab joonisele, parempoolne eelpool mainitud põhjustel väiksem.

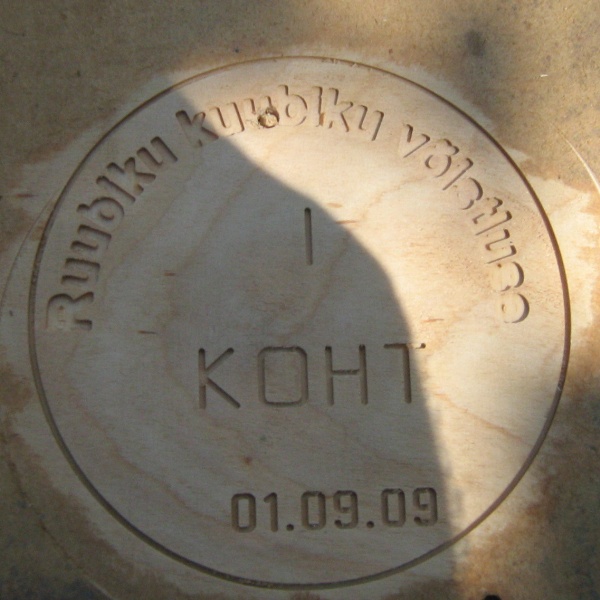

6. ASIIMG_1259.jpg Medali teine versioon. Ajalises mõttes esimene. Välja ei freesinud. Toorik oli kaetud papiga. selle lihvisin pärast freesimist osaliselt maha.

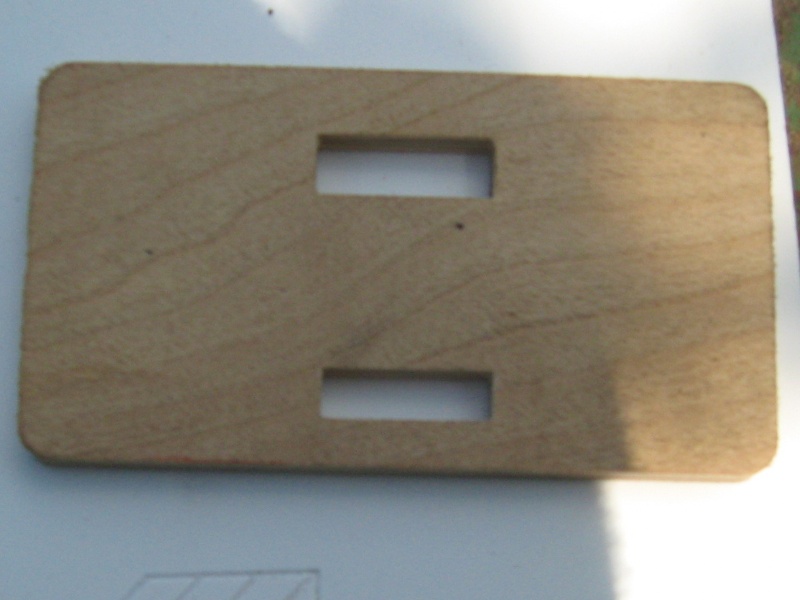

7. ASIIMG_1260.jpg

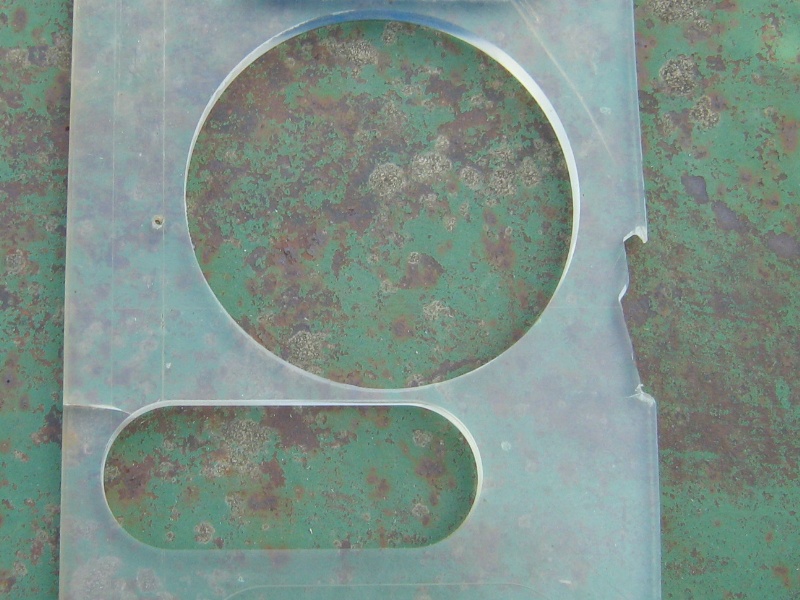

8. ASIIMG_1264.jpg toorikust on kaks ümarate servadega asja välja freesitud. Pleksi klaas paksudega 7 mm. Pragu vasakul tekitatud pärast freesimist murdmise teel.

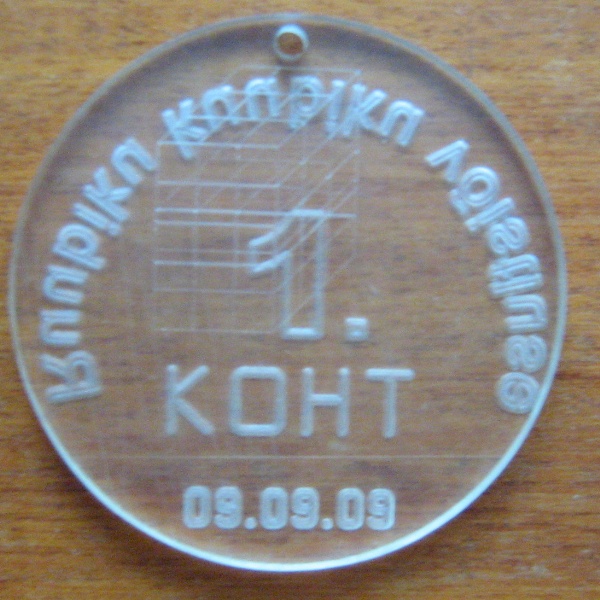

9. ASIIMG_1269.jpg Kuubiku võistluse medali esimene (seni ainus) versioon pleksi klaasil. Tekst freesitud tagaküljele sügavusega 0,8 mm. See, et ringjoonele pandud teksti peegeldada ei anna, selgus alles pärast pärast valmis kuju teisipidi keeramist. Esiplaanile sai lastud panna ruubiku kuubik. Esimesel korral sai sügavuseks 0,3 mm ja seda oli väga kehva näha. Otsustasin lasta teha üle 0,6 mm sügavusel. Masin aga läks vahepeal lolliks. Esimesel ületegemise katsel tegi vaid ühe katkendjoone (ja seda kindlasti sügavama kui 0,6 mm. Teisel katsel nihkus 0-punkt paigast ära. Nii saigi kaks kuubikut üksteise peale nihkesse. Kui pannuks kohe sügavuse suuremaks, oleks tulemus parem olnud. Avaga läksin lihtsama vastupanu teed. Puurisin selle tava-puurpingis. Täitsa tehtav ka freespingis aga siis kulub oluliselt rohkem aega.

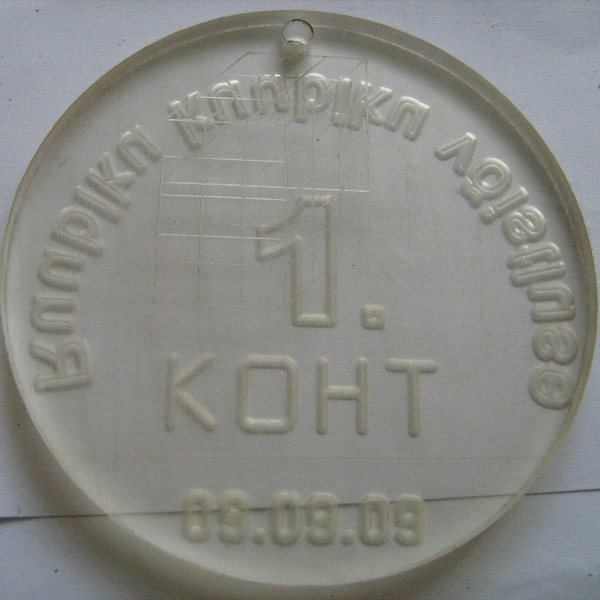

10. ASIIMG_1279.jpg

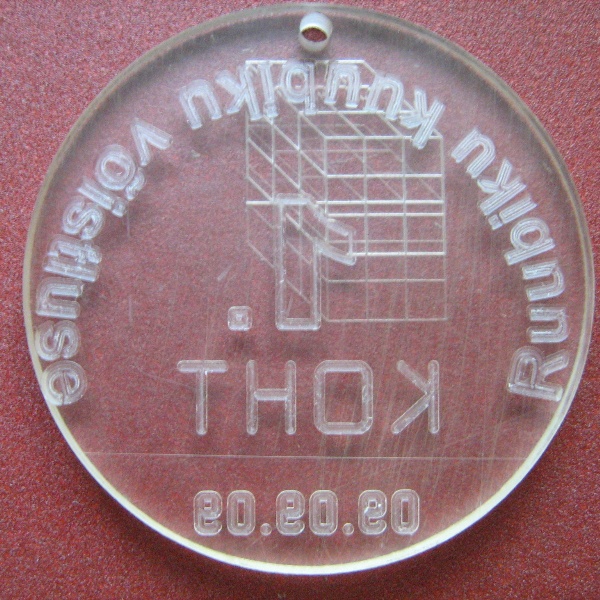

11. ASIIMG_1281.jpg Igal medalil on kaks külge ;-)

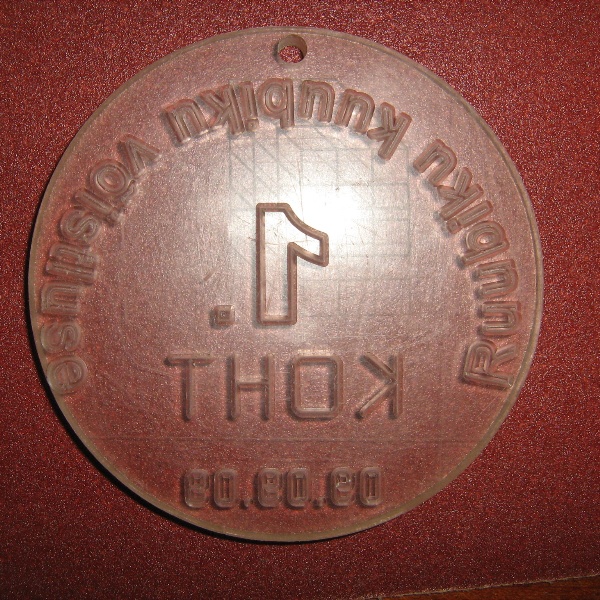

12. ASIIMG_1282.jpg

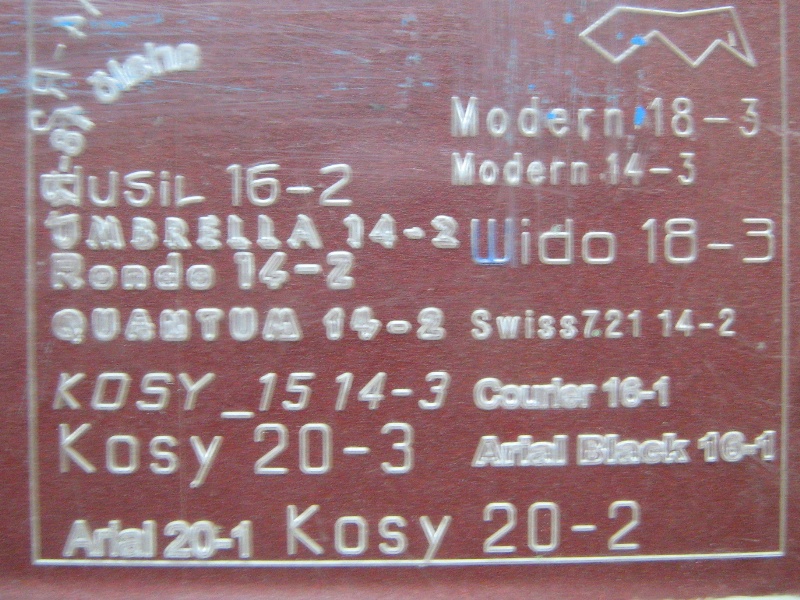

13. ASIIMG_1287.jpg - Graveerimise näidised sügavusega 0,8 mm tagaküljele. Number fondi nime kõrval näitab fondi suurust punktides ning meetodi number. Alumise joone pikkus 120 mm, kõrgus umbes 75mm. Nagu näha pleksi klaasile alla 14 punktise suurusega kirja ei maksa teha. Tehniliselt teeb masin kõige kiiremini fonti KOSY. Tagant graveering jääb oluliselt ilusam.

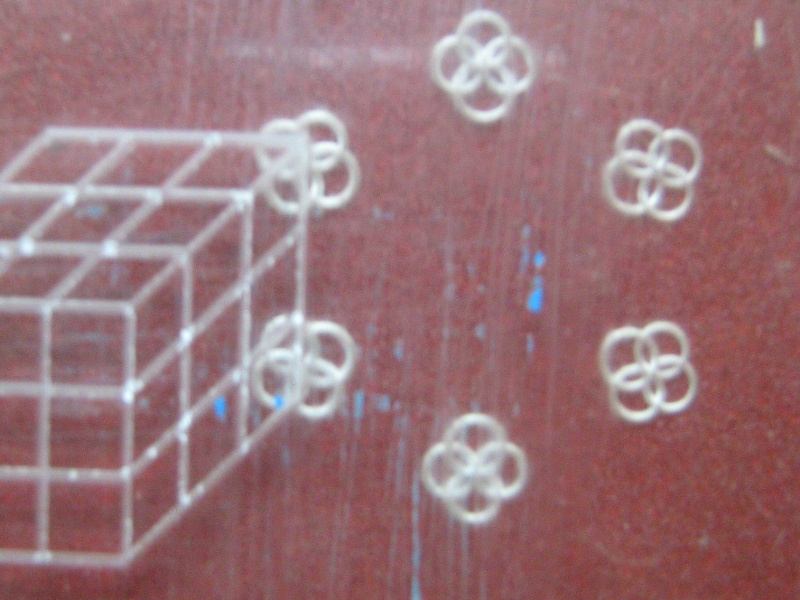

14. ASIIMG_1288.jpg Katsetasin tööriista ringi kujuliselt koopiate tegemiseks. "Lille" tegin neljast ringjoonsest valmis ning arvuti tegi originaalist viis klooni ja paigutas kõik nad ringjoonele. Ringikese läbimõõt 4 mm, kogu kujund mahub ära ringi läbumõõduga 40 mm. Tagantpoolt vaade. Kõrval ette freesitud kuubik medalilt sügavusega 1 mm.

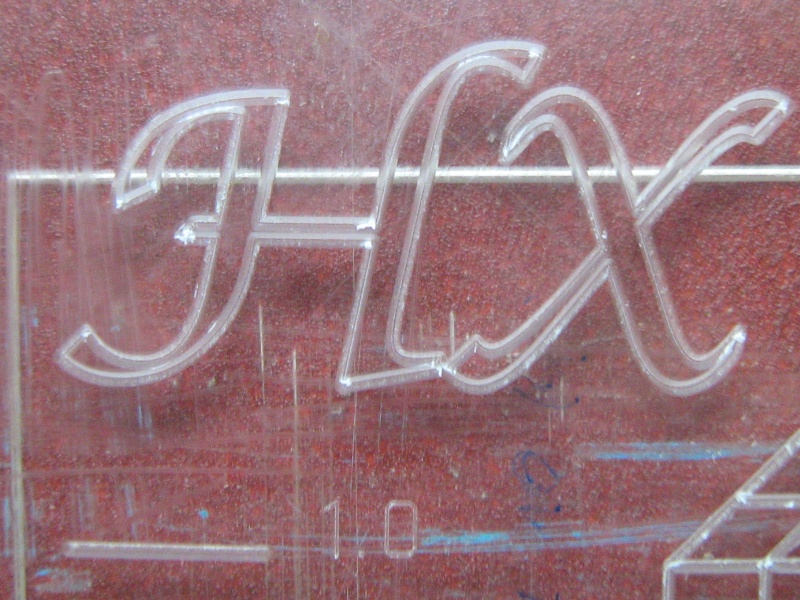

15. ASIIMG_1289.jpg esiküljel kiri Lucica Galligraphy 72p sügavusega 1 mm. Kogu ala 25x45mm.

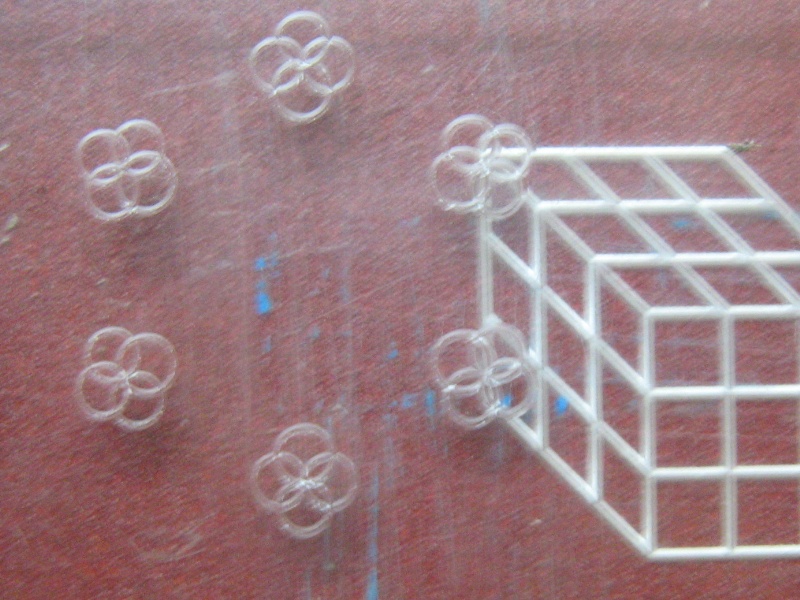

16. ASIIMG_1290.jpg Lilled eestpoolt vaates.

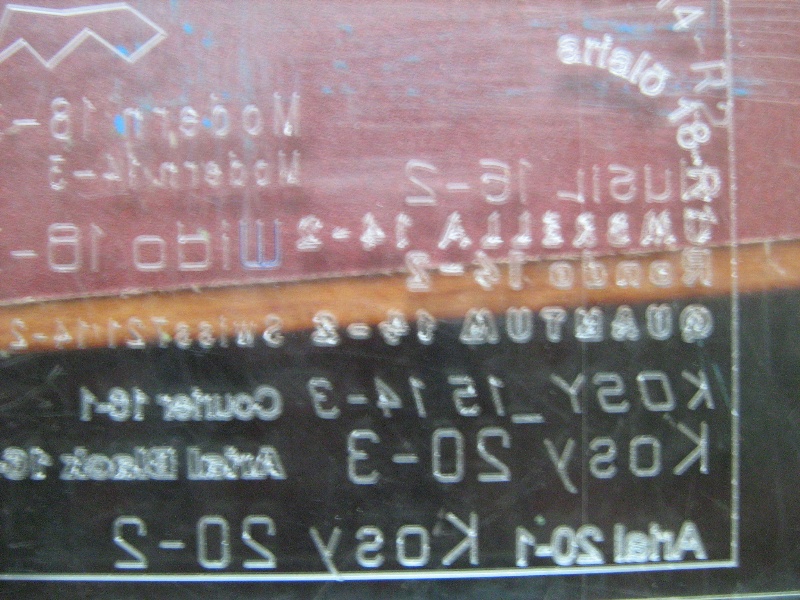

17. ASIIMG_1291.jpg Fondiproovid eestpoolt vaates.

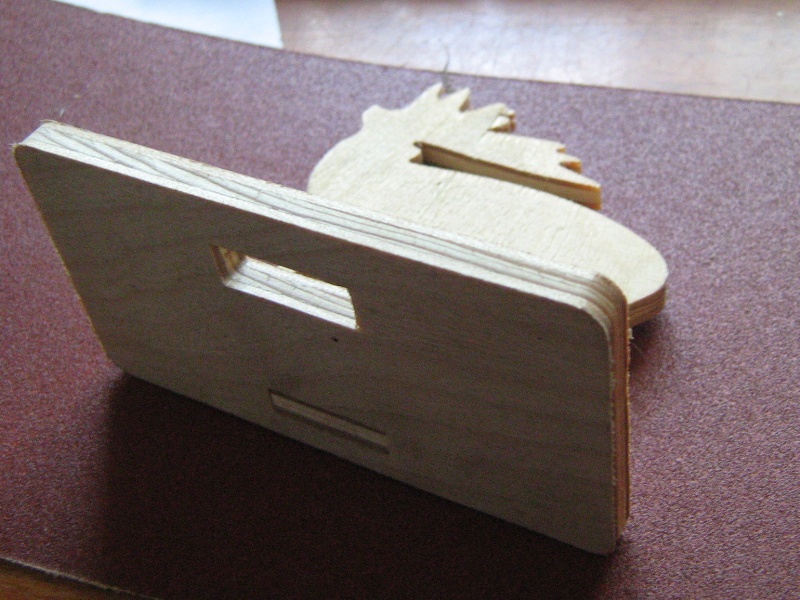

18. ASIIMG_1292.jpg Põder kokkupanduna altpoolt vaadatuna. Kui korrektsioonid õigesti antud, siis saab ikka väga täpse augu. Alus seisab kenasti põdra küljes kinni ilma liimitagi.

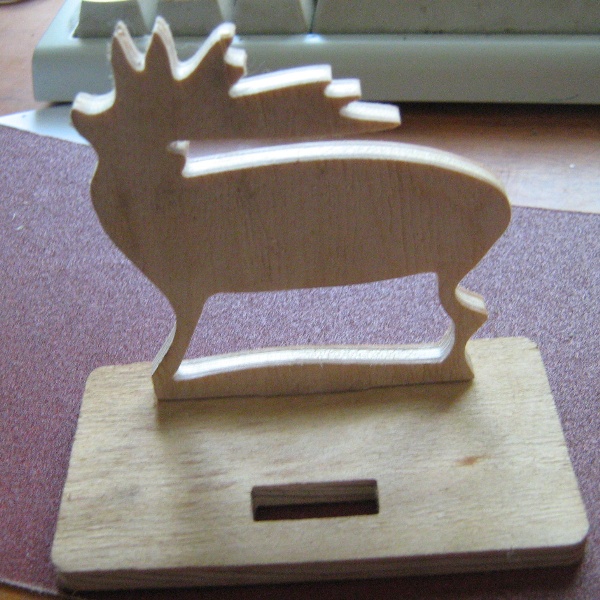

19. ASIIMG_1293.jpg

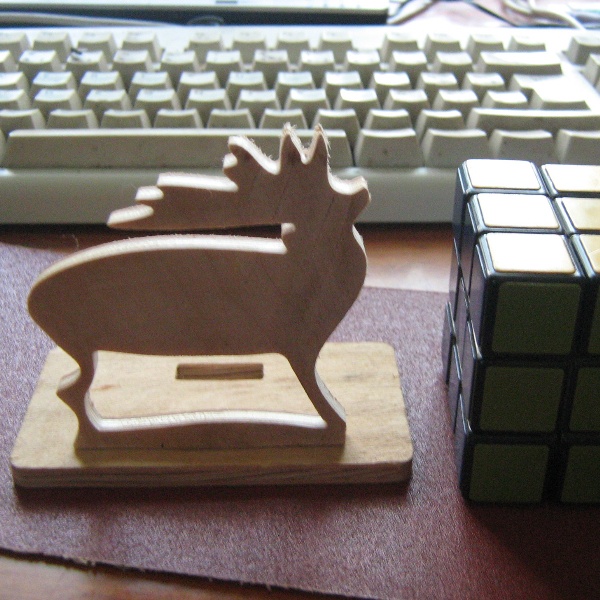

20. ASIIMG_1294.jpg Võte andmaks ettekujutust põdra suurusest. Alus 48x88 mm, Põdra suurim kõrgus alusest 74 mm.
21. ASIIMG_1296.jpg

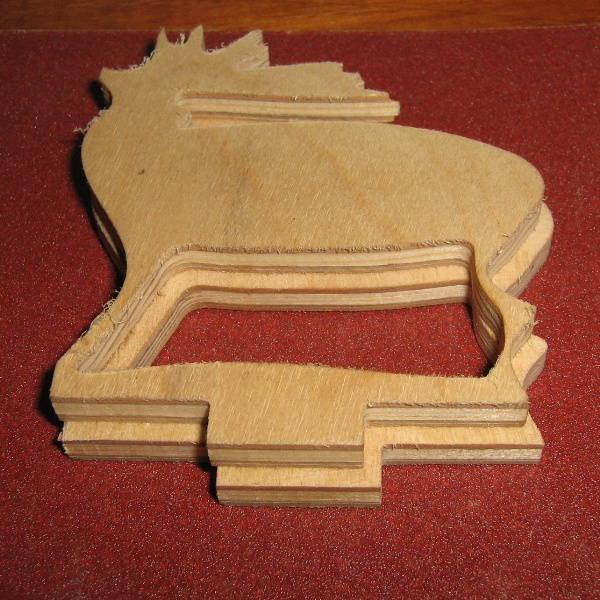

22. ASIIMG_1297.jpg Vahest võib 1,5 mm tunduda ikka üsna suur :-) Masin tegi koopia valmis umbes 5 minutiga (kõik servad käidi läbi 6 korda).

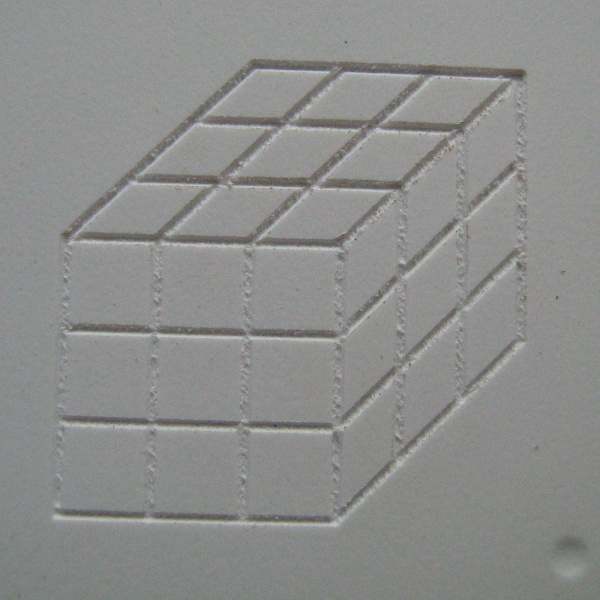

23. ASIIMG_1298.jpg kuubik graveeritud valgele reklaamtahvli materjalile.
